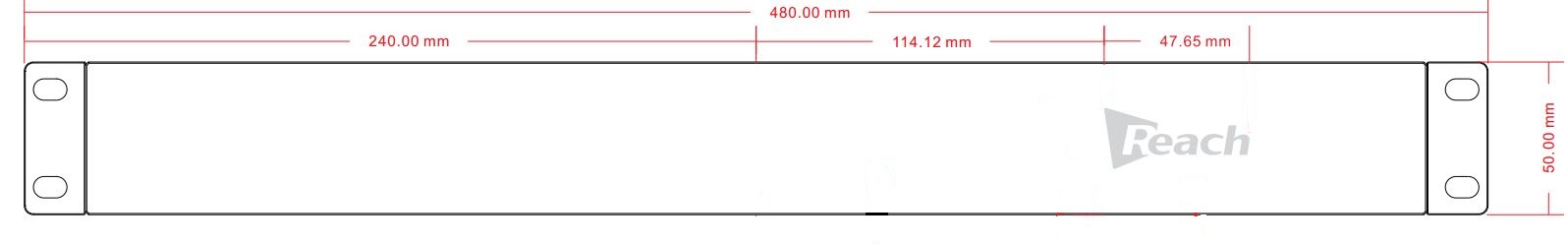

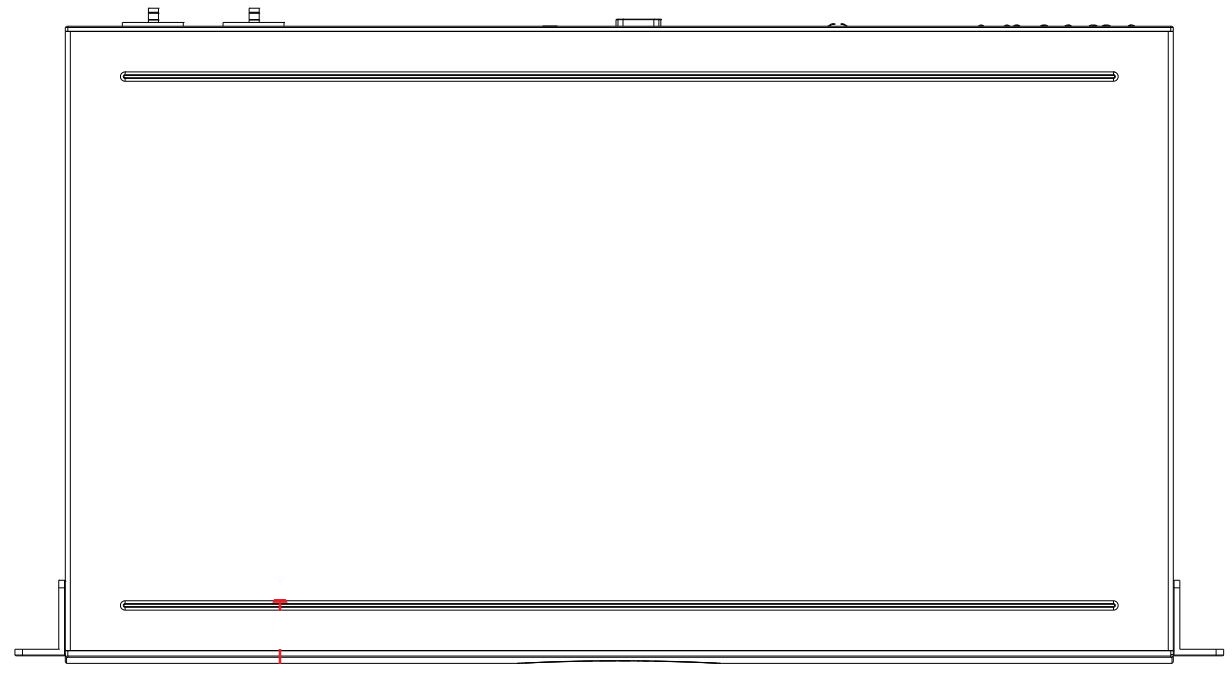

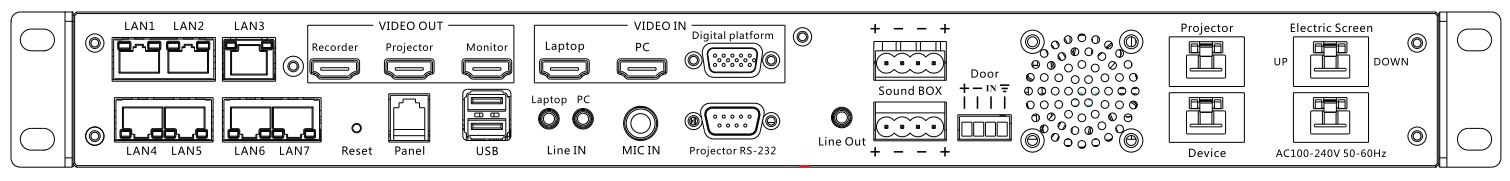

LAN1-LAN7: 7个网络端口
Recorder： 录播HDMI输出
Projector：投影仪HDMI输出
Monitor: 监视HDMI输出
Laptop： 笔记本HDMI输入
PC: 电脑HDMI输入
Digital platform: 展台vga输入口
Reset: 中控复位按钮
Panel：控制面板接口
USB: 中控usb接口
Line IN：(PC) 电脑音频输入
Line IN：(laptop) 笔记本音频输入
MIC IN： 麦克风音频输入
Projector RS-232：投影仪信号控制口
Line out: 3.5mm音频输出口
Sound BOX: 外接音箱输出口
Door: 电子锁输出口
Projector: 投影仪电源输出
Device: 外接电源输出
Electric Screen: 电动屏幕的电源输出
AC100-240V：电源输入口

1.电源：系统开关机
2.麦克风：打开话筒
3.静音：音乐静止
4.投影： 投影仪开关机
5.音增：音量增加
6.音减：音量减少
7.打点: 对正在录播的视频进行标记
8.录制：开启录播
9.暂停: 暂停录制
10.停止: 停止录制
11.互动: 开启录播系统互动功能
12.辅流：互动时发送教学内容视频信号
13.锁定: 录播系统输出锁定VGA信号
14.电脑: 电脑图像输出到投影
15.外接：外接设备通道
16.展台: 展台图像输出到投影仪
17.预监: 展台图像输出到显示器

1. 电源连接：将中控的3、4脚12V电源接入到电子锁的电磁开关。

2. 信号连接：1、2脚为电子锁的信号连接端，输出到电子锁。

请参考以下链接
万口插座接线方法

01.系统开机，请按“电源”键2秒中，红灯变为蓝灯，设备开机。
02.启用电脑，请打开电脑主机及显示器的电源。
03.启用投影，请按“投影”键，蓝灯亮，投影机打开，长按2秒，关闭投影仪。
04.启用展台，请按“展台”键，蓝灯亮，投影机将投射出展台的图像。
05.预览图像，请按“预监”键，蓝灯亮，电脑显示展台上的图像。
06.启用话筒，请按“麦克风”键，蓝灯亮，此时可以讲话并按“音大”“音小”键，调节话筒的音量大小。
07.启用静音，请按“静音”键，蓝灯亮，音乐静音，话筒功能可以正常使用，广播信号除外。
08.启用外接，请按“外接”键，蓝灯亮，主机前板可输入笔记本音、视频信号。
09.启用打点，请按“打点”键，蓝灯亮，此时对正在录播的视频进行标记，方便后续视频查找。
10.启用录制，请按“录制”键，蓝灯亮，开启录播系统。
11.若想暂停，请按“暂停”键，蓝灯亮，暂停录制。
12.若想停止，请按“停止”键，蓝灯亮，停止录制。
13.启用互动，请按“互动”键，蓝灯亮，开启录播系统的互动功能。
14.启用辅流，请按“辅流”键，蓝灯亮，互动时发送教学内容视频信号。
15.启用锁定，请按“锁定”键，蓝灯亮，录播系统输出锁定VGA信号。

01.调试设备时，控制面板“电源”键须亮红灯。如果在蓝灯状态下调试，调试完成后首先把面板蓝灯变成红灯，所设置的参数才能正确的写入设备。

02.复位设备IP:

• 长按机箱后板上的复位键3秒，当网口灯双闪后，表示设备IP复位成功。

03.配置设备IP：

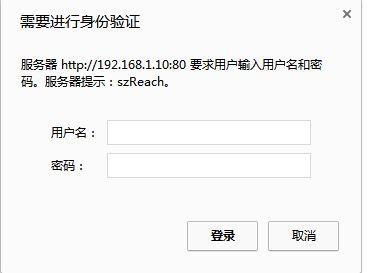

• 准备一台电脑，将IP地址设为192.168.1.XX，打开IE浏览器，输入192.168.1.10进入设备配置界面，账号密码均为admin，如下图：

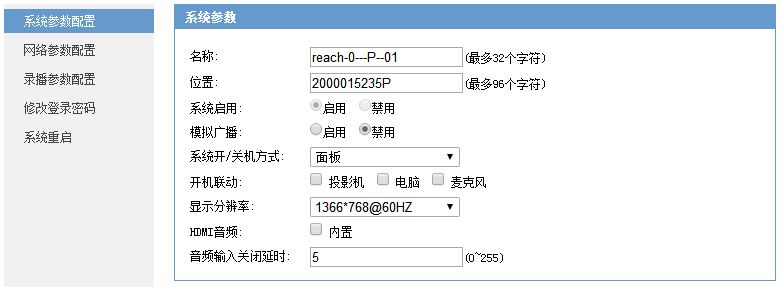

04.系统参数配置：

• 名称：为这台设备单独命名，如高一（1）班；

• 位置：为这台设备提供位置信息，如A1-107；

• 系统启用：启用拜师系统可正常使用，禁用表示系统本地功能无法使用，但网络广播功能仍可以使用；

• 模拟广播：启用为允许模拟广播信号接入，禁用则为禁止信号接入；

• 视频广播输出：表示输出为投影仪或显示器；

• 系统开/关机方式：默认为面板，表示系统开机的方式，可选为刷卡，插卡，联动；

• 视频广播分辨率：默认为1920*1080@60Hz；

• 音频输入关闭延时：表示为音频输入信号关闭的延时时间；

• HDMI音频：勾选内置，其音频源通过HDMI输出


05.运行参数配置：

• 设置运行参数时，系统内置有几种投影仪控制码可选择。如果没有所需要的控制码，请按投影仪说明书上的信息，输入下方表格中，注意要在每个字符串后面都加上“0D”(零和大写的字母D)，点击保存。

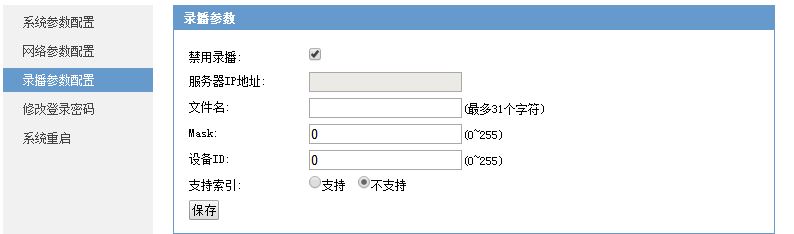

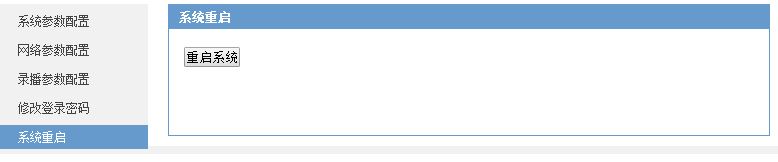

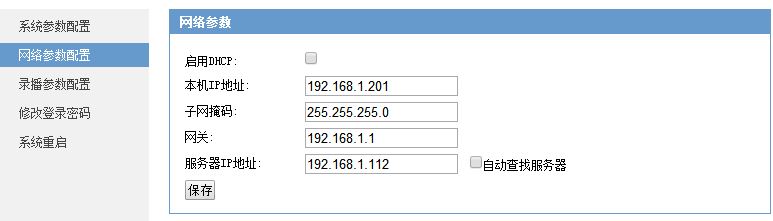

06.如果需要远程控制设备功能，请点击网络参数配置，为设备设定一个IP地址。在同一个网段时服务器IP地址建议自动获取，如在跨网段工作时，请给设备设定服务器的IP地址。 07.如果需要使用录播，请点击录播参数配置。 08.所有的参数设置完成后，点击系统重启，全部功能才能生效启用。
