感谢您选用本公司产品！为了更好的体验本系统，请详细阅读本说明书，谢谢！
嵌入式数字音频广播站是iDste数字广播系统重要的设备，是将模拟音频信号转数字信号进行调音后本地和网络输出，以及远程无线遥控MP3点播的实用型设备。本设备操作简单、人性化设计，结合广播管理员的建议，并综合多项最新的科技创新技术研发而成。

主音量调节，一般情况调节到70%。
sd卡存储插口，插入时接触面朝上
高音调节按钮，可以根据音箱、环境、听众的要求调整高频的大小，顺时针旋转为增加，反之减小。
低音调节按钮，可以根据音箱、环境、听众的要求调整低频的大小，顺时针旋转为增加，反之减小。 线路1输入启动和音量调节旋钮，需要启动此线路音频的时候，按下此按钮，屏幕左下角会显示线路1启动图标，然后可根据音量大小需求顺时针旋转为增加，反之减小。
线路2输入启动和音量调节旋钮，需要启动此线路音频的时候，按下此按钮，屏幕左下角会显示线路2启动图标，然后可根据音量大小需求顺时针旋转为增加，反之减小。
两路麦克风输入启动和音量调节旋钮，需要启动此音频的时候，按下此按钮，屏幕左下角会显示麦克风启动图标，然后可根据麦克风音量大小需求顺时针旋转为增加，反之为减小。
遥控MP3播放音量调节旋钮，可以根据音箱、环境、听众的要求调整音频的大小，顺时针旋转为增加，反之为减小。
MP3文件夹翻页按钮，按下此按钮，可以翻页预置SD卡的不同文件夹。
MP3播放/停止按钮，按下此按钮，可以播放和停止当前状态下的歌曲。
MP3本地播放上一首按钮，按下此按钮，可以切换到上一首播放的歌曲。
MP3本地播放下一首按钮，按下此按钮，可以切换到下一首播放歌曲。
手动检测音频信号按钮，按下此按钮亮灯并闪烁表示已启动此设备，并将音频发送至广播服务。此按钮社和重要广播、广播有人值守的时候使用。
自动检测音频信号按钮，按下此按钮亮灯表示待机此设备，当设备检测有音频信号输入时，会自动启动广播，并把广播发送至相应的广播翻去，此按钮适合在广播室无人值守的时候。
分组信息翻页按钮
查看分组组信息按钮
12组硬件分区按钮，此按钮是用来进行播放广播的分区，可通过远程管理软件进行定义该系列按钮。

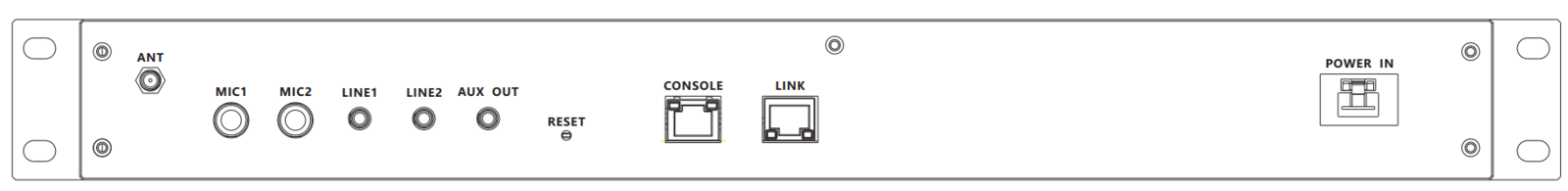

1、ANT：无线遥控接收天线输入。
2、MIC1：标准6.3mm麦克风1输入端子，当按下前面板的MIC旋钮，此通道为打开状态。
3、MIC2：标准6.3mm麦克风2输入端子，当按下前面板的MIC旋钮，此通道为打开状态。
4、LINE1：标准3.5mm线路1输入端子，当按下前面板的LINE1旋钮时，此通道为打开状态，此端口可以接入外接音频（如调音台、DVD、卡座播放机等音频）。
5、LINE2：标准3.5mm线路1输入端子，当按下前面板的LINE1旋钮时，此通道为打开状态，此端口可以接入外接音频（如调音台、DVD、卡座播放机等音频）。
6、AUX OUT：标准3.5mm音频本地输出端子，此端口输出本地MP3音频信号和LINE1、LINE2、MIC1、MIC2四路混音音频输出。
7、RESET：复位键
8、CONSOLE：本地管理端口，此端口用来设置设备的IP地址。
9、LINK：网络接入口，连接交换机。
10、POWER_IN:电源输入口

带调音台接线图：嵌入式数字音频广播站主要是用来模拟音源采集转换成数字信号，无线遥控点播的设备，下面为设备接线图:

将随机附送的读卡器装入SD卡，插入电脑，打开SD卡：
1、建立文件夹：建立一个文件夹（比如01音乐，注意文件夹前面一定要输入编号），可同时建立多个播放文件夹，然后将播放音乐文件拷贝到此文件夹。
2、建立播放文件：将要播放的音乐文件拷贝到对应文件夹，然后音乐文件编辑模式为：01-11的编号+音乐文件名（如01歌曲），此文件夹可以通过MP3按键控制区的文件夹翻页按钮来转换文件夹，遥控器点播只会默认当前显示的文件夹里面的音乐文件。

随机附送的遥控器有12个按键，01-11编号与预置音乐文件编号一致的，当按下编号01按键，设备播放文件为对应编号的预置音乐文件，如此类推。
11编号键为暂停/播放键
12编号键为停止键
注意：此遥控器是不支持远程进行文件夹翻页和歌曲的暂停。

请参考以下链接 万口插座接线方法

1.复位设备IP:

先按住机箱的复位键，然后接通电源，复位后的IP为192.168.1.10\\

2.配置设备：

将设备连接上先后，登录控制台软件，点击"广播设置"--"实时采播",找到"上线设备"，选中设备，鼠标右键，点击修改配置，出现如下面图示：

设备名称 --- 可命名设备所在位置
优先级 -- 数值越低表示级别越高
强制接收 -- 勾选后接收端将无法切掉此设备播放的广播
--按键设置--可对设备前面板的10个分区按键自定义（11 和12分区 保留无效）

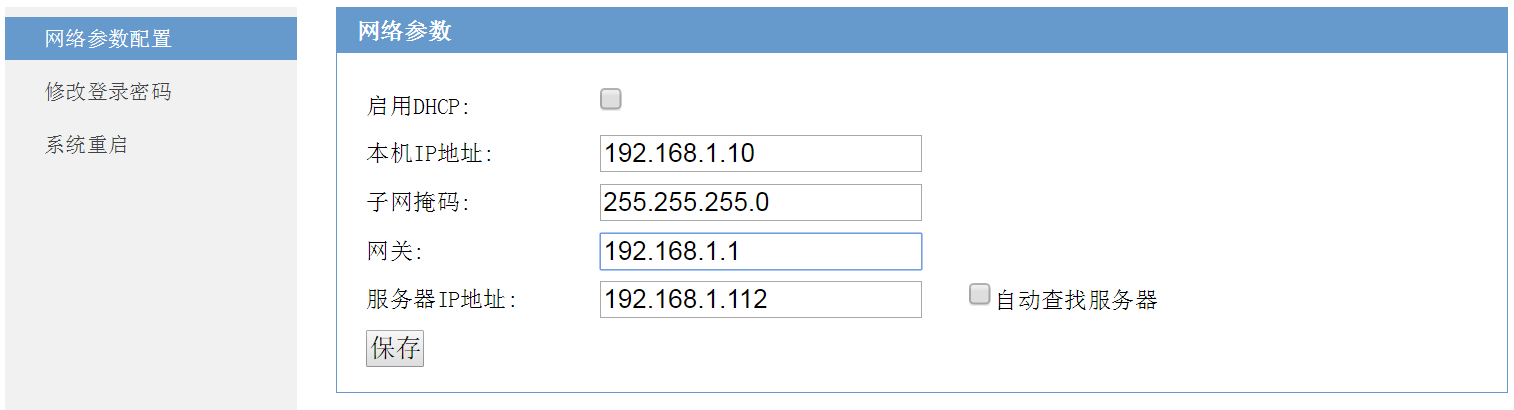

3.web上登录到主机，可以在网络参数中配置其IP

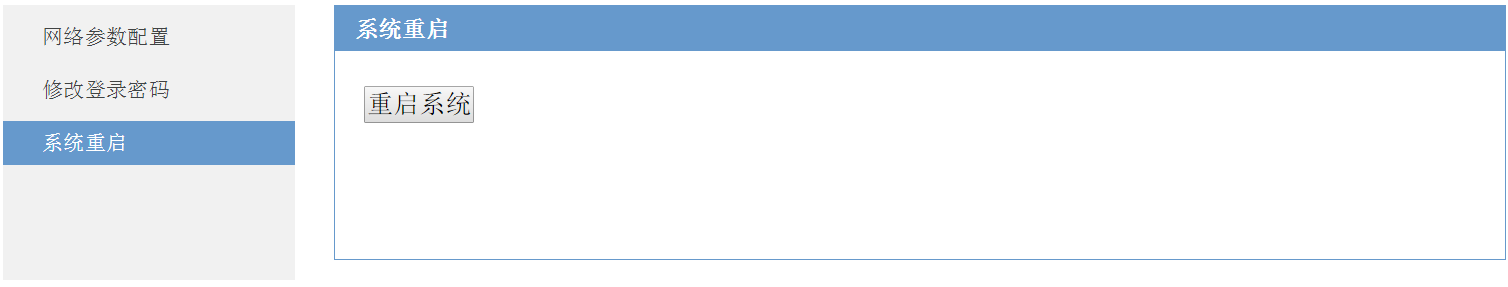

4.配置完成后点击系统重启生效
