感谢您选用本公司产品！为了更好的体验本系统，请详细阅读本说明书，谢谢！
控制面板（CP-03）是智能融合信息终端产品新一代的操作控制面板，可安装在讲台或墙面。
1. 外壳采用工程塑料一次成型，具备高分辨率7英寸工业触摸屏，支持触摸屏控制界面定制。支持触摸操作，画面切换，声音调整、设备控制等功能。支持广播信号本地暂停收听及音量调节。
2. 内置扬声器、拾音器、二维码扫码摄像头。支持二维码读取开机及二维码扫码开机集成IC卡读卡器，支持刷卡开机模式。
3. 面板集成物联协议，可同时接入同品牌无线麦克风，同时可接入14路同品牌无线电源扩展模块，通过平台软件支持对无线外接电源模块的智能管理。
4. 触控面板集成音频编码功能，配合软件融合平台可实现远程IP对讲，语音监听、录播联动控制（开始、暂停、停止）等功能；同时能联动监控画面实现单向可视对讲。
5. 支持设备故障报修功能，如中控故障、投影故障、电脑故障、扩音故障。待机状态下可显示设备联机网络信息、终端ID信息、运维电话、二维码扫码开机、中英文切换信息等。
6. 与同品牌智能融合终端配套使用。

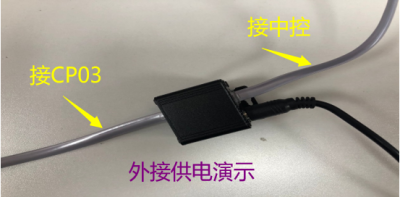

1. 仅支持在12V供电的3.3中控上使用，现市场中成品中控为5V供电，需外置12V供电。

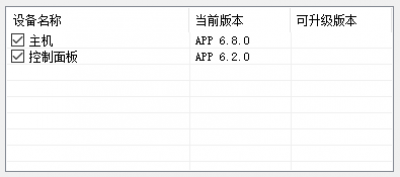

2. 必须配合中控R6.8使用，升级中控R6.8后会自动升级面板。正常升级后，通过sniff查询的面板版本应为6.2.0 。

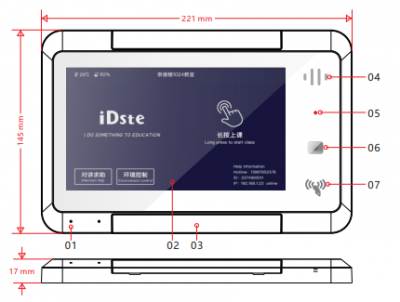

01.咪头拾音区域；
02.液晶屏显示区域；
03.装饰卡条，取下后，可进行安装固定；
04.扬声器；
05.电源指示灯；
06.二维码扫码摄像头；
07.刷卡区域。

面板开机方式

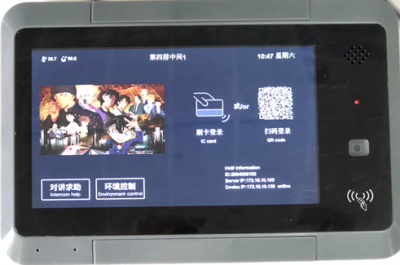

刷卡及插卡开机方式

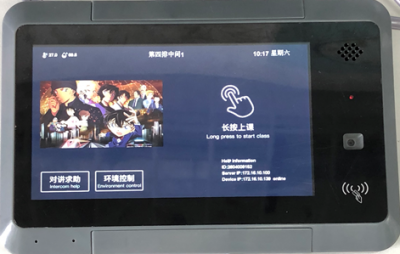

通电息屏后，轻触屏幕唤醒。
唤醒后长按“长按上课”区域，设备会开机。
最上方从左到右依次会显示“温湿度”“设备位置”“日期”。
中间显示的图片是可以搭配idste新版服务器平台进行自定义的更换的,可以根据客户需求自行更改。
左下角可以打开“对讲求助”呼叫设备管理员；“环境控制”可以控制教室的空调，灯光，风扇等物联设备。
右下角显示设备ID号，服务器ip，设备的ip，以及设备是否上线服务器的状态显示，online为上线，offline为掉线。


待机时，右侧指示灯较暗；开机后，右侧指示灯高亮。

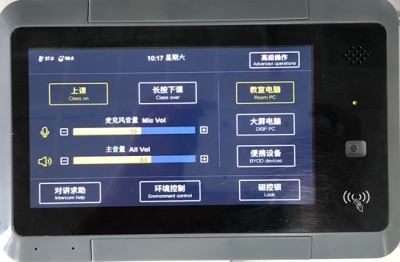

  上课： “上课”区域亮，显示当前设备的状态为开机。
  长按下课： 长按“长按下课”，设备会关机。
  教室电脑： 投影机显示电脑的画面。
  便携设备： 投影机显示外接1通道的画面。
  展台： 投影机显示外接2通道的画面。
  磁控锁： 单击打开磁控锁。

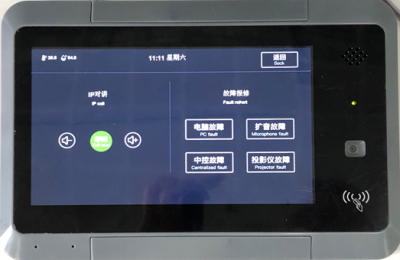

对讲求助：
  ip对讲： 单击“呼叫”，会向服务器发送语音请求，旁边音量键调节声音大小。
  故障报修：单击对应的问题，将会在服务器平台反馈给设备管理员。

环境控制：

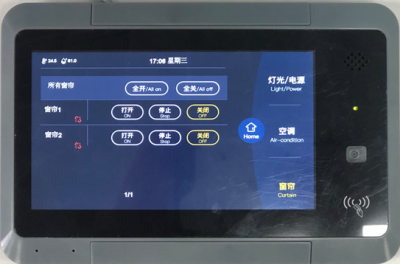

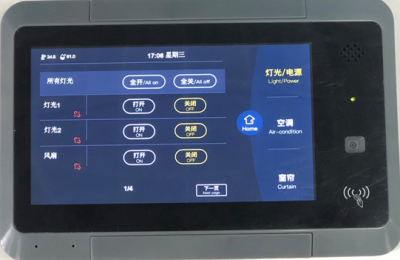

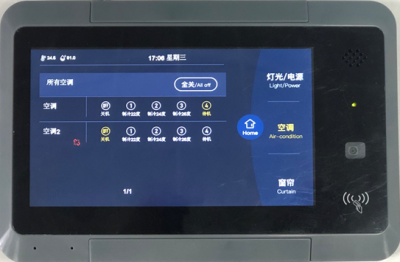

  此页可以对物联进行控制，点击右侧“灯光/电源”，“空调”，“窗帘”可切换控制的物联类型。
  单击“Home”返回首页。

高级操作：

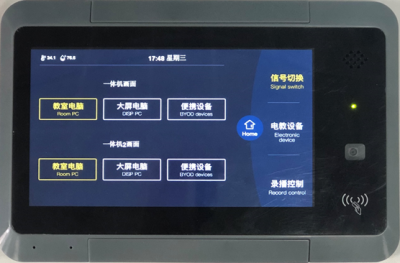

  信号切换菜单可以控制显示器“monitor”和投影机“projector”通道画面。
  “一体机画面”是原来的“projector”通道；
  “一体机2画面”是“monitor”通道。
  “教室电脑”是内置PC的画面；
  “大屏电脑”是外接1（Ext1）的画面；
  “便携设备”是外接2（Ext2）的画面。

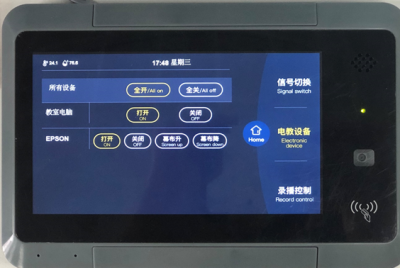

  "电教设备"菜单可以控制内置PC和投影机的开关，及幕布的升降。最上方所有设备一栏可以实现批量开关的操作。

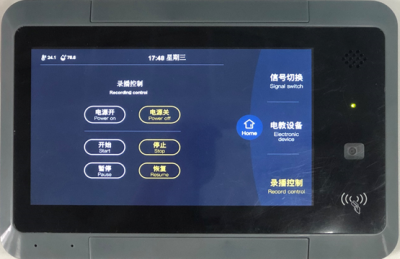

  "录播控制"菜单可以控制录播设备的电源开关，以及录播的开始，暂停，停止及恢复功能。
   单击“Home”返回首页。
