感谢您选用iDste公司产品，为了更好地使用本产品，请您仔细阅读本说明书。
86型无线电源控制器（KC-612）是iDste智能物联终端设备，采用无线数据传输技术与本公司智能融合终端控制面板联动，实现远程监测、远程控制，控制器本身亦可以实现电路开关控制，无需布线及改造线路，采用墙壁开关设计，安装快捷简便。

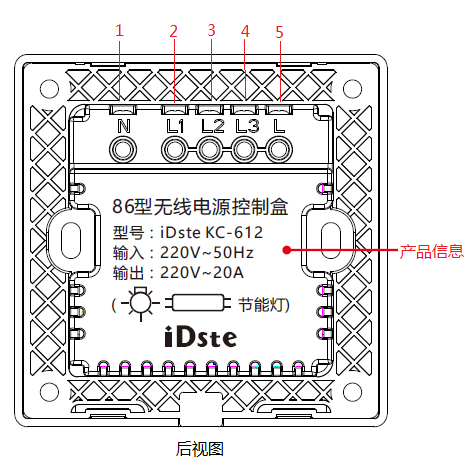

1. 零线接入端口
2. 输出线路1火线接入端口
3. 输出线路2火线接入端口
4. 输出线路3火线接入端口
5. 输入火线接入端口

1.通过sniffer工具，在设备管理页面中找到与现场调试终端对应ID号，点击鼠标右键选择固件升级页面，在弹出的界面中，设备类型选择控制器，选择设备ID，将“自动配置”前的复选框打钩。如图所示

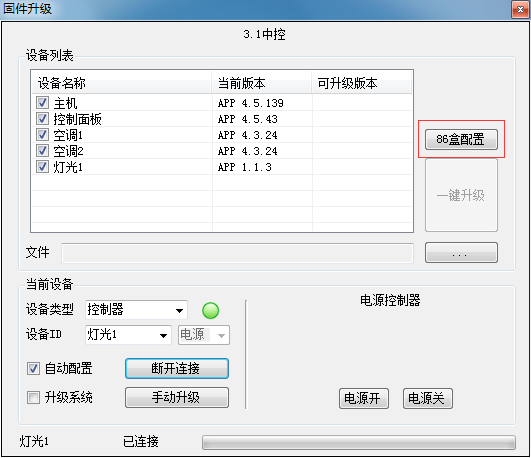

作为电源：

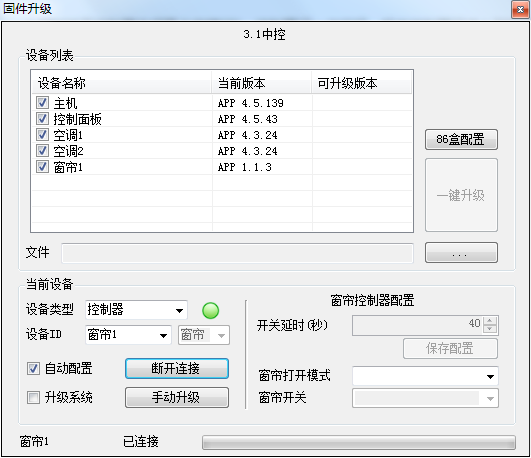

作为窗帘：

2.同时按下控制器中间两个按键5秒，控制器闪一次红灯，标志控制器已进入对频模式，必须在30s内点击控制台“手动连接”按钮，控制台界面红色提示灯变绿，设备列表中出现控制器相关信息，证明控制器与中控已经匹配好，点击“86盒配置”,按实际需求对每个按键功能进行配置，不用的按键，则不配置。以4键为例，在控制台界面如图所示：

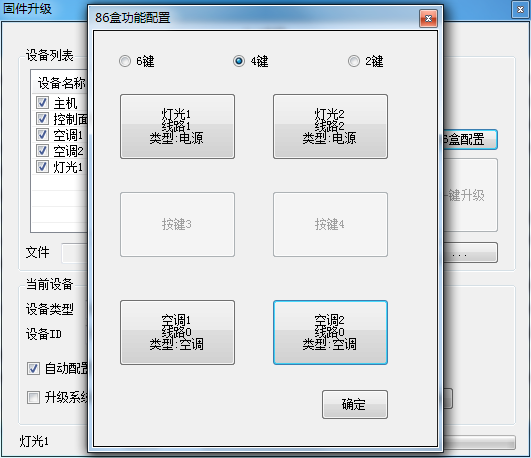

作为电源（以4键为例）：

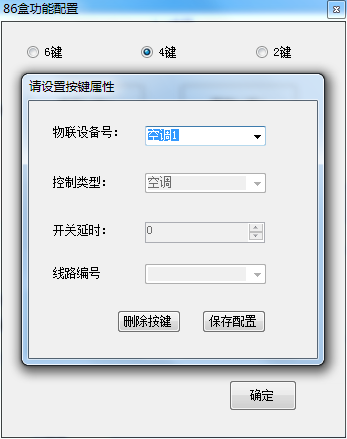

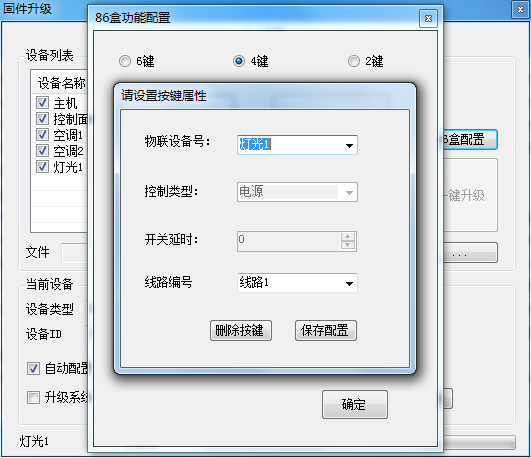

• 按键0具体配置

• 按键1具体配置

• 按键4具体配置

• 按键5具体配置

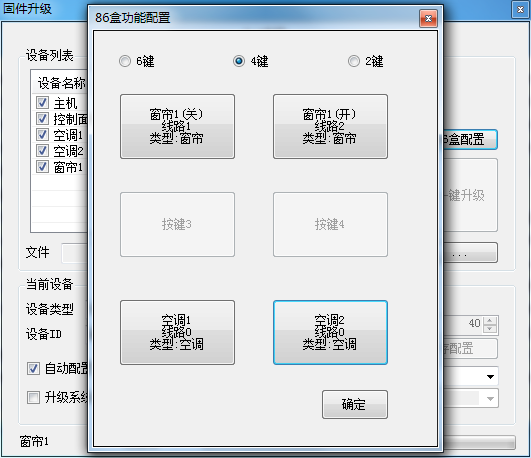

作为窗帘（以4键为例）：

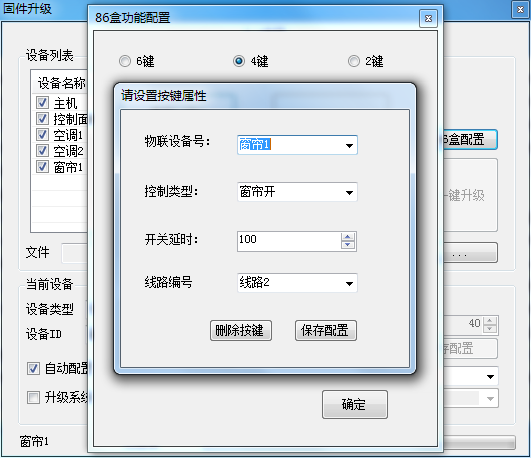

• 按键0具体配置

• 按键1具体配置

• 按键4具体配置

• 按键5具体配置

3.在服务器界面显示该控制器状态如图所示：
作为电源：

作为窗帘：

1.拧松接线端口螺丝。
2.把剥好皮的导线放入端子圆孔中。
3.拧紧螺丝，可用手轻拉导线，导线应拉不出。
