感谢您选用iDste公司产品，为了更好地使用本产品，请您仔细阅读本说明书。

注: KC-614 需配合本公司的嵌入式网络管理中控使用

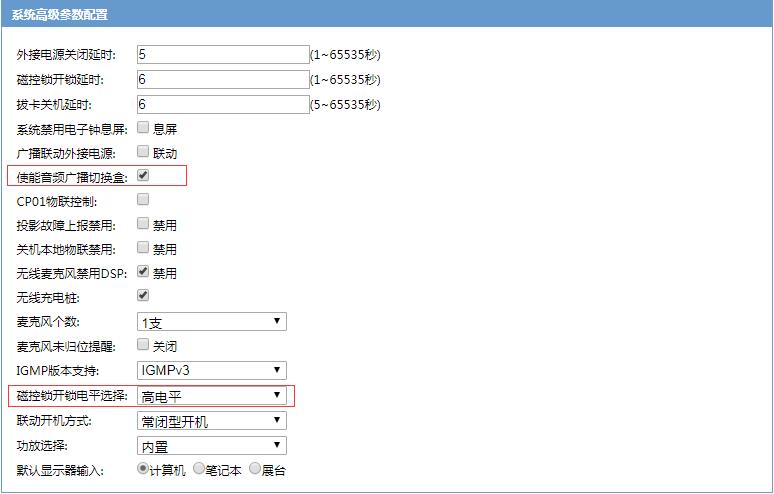

• 必须配合中控R4.6.9及以上版本使用，在中控的高级参数配置中勾选“使能音频广播切换盒”，使能中控与音频广播切换盒的通信和控制功能；请确认“磁控锁开锁电平选择”为“高电平”，“高电平”为默认配置。

• 当中控开机或接收广播时，音频广播切换盒通道切换为中控的信号，音频广播切换盒输出中控的声音；
• 当中控处于关机情况下，在无广播或暂停音频广播或音频广播中中控断网时，音频广播切换盒通道切换为定压功放的信号，音频广播切换盒输出功放的声音。

• 音频广播切换盒的“切换控制”接口通过信号控制线接入中控的“磁控锁信号连接”接口，采用直连的方式（需要补一个切换盒和中控的连接示意图）；
• 音频广播切换盒的“数字广播”接口通过音箱线连接中控的“外接音箱输出口”接口，采用直连的方式；
• 音频广播切换盒的“模拟广播”接口通过音箱线连接定压功放，支持70V和100V两种类型的定压功放，采用直连的方式；
• 音频广播切换盒的“音箱输出”接口通过音箱线连接无源定阻音箱。
