感谢您选用本公司产品！为了更好的体验本系统，请详细阅读本说明书，谢谢！
KC620控制器是一款支持iDste私有物联协议的物联设备，可以通过RS485总线将第三方的物联设备接入到iDste物联网络，实现iDste融合平台（以下简称“基础平台”）对其第三方物联设备的管控。
产品核心部分主要由RF部分和节点主控部分组成，RF部分功能主要完成对iDste物联设备的无线组网接入管理，节点主控部分主要建立RS485总线和第三方物联设备之间的通信连接，实现节点主控对第三方物联设备的访问和管控或本地控制，最终实现基础平台对第三方物联设备的接入。

KC620外观如图一所示：

                                     图一:外观

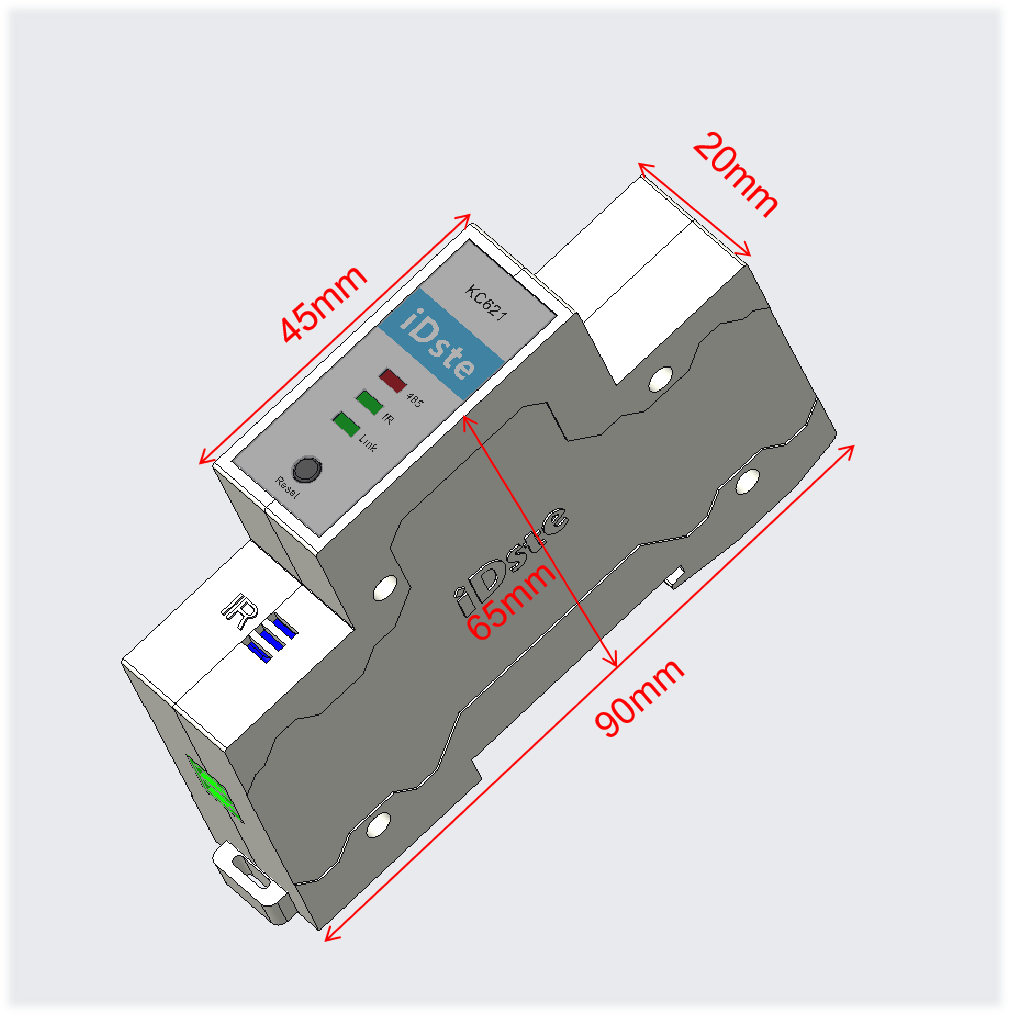

KC620尺寸如图二所示：

                                     图二:尺寸图

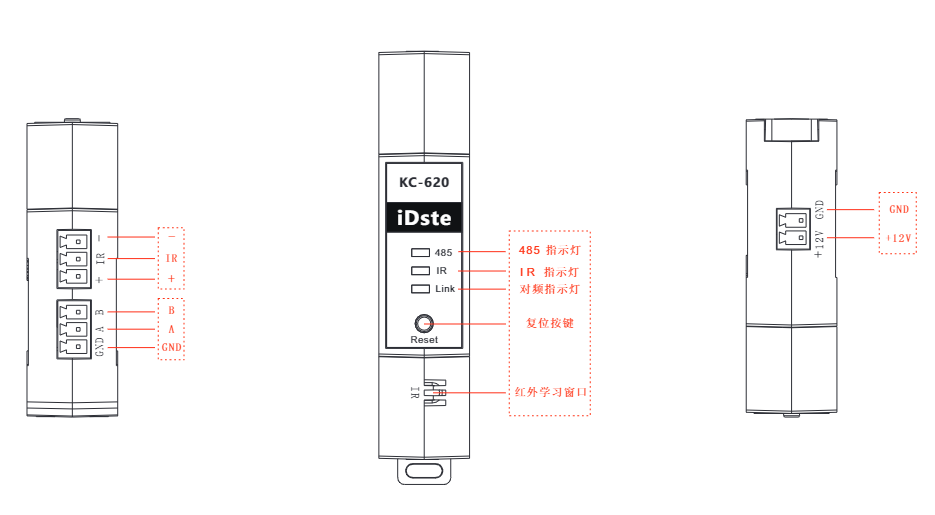

本产品接口如图三所示：

                                     图三:接口图

（一）环境温度范围：-10℃ - 55℃
（二）输入电压：DC12V
（三）有效通信距离：

1. 无线（开阔环境下）：15m。
2. RS485：最大支持30路设备。
3. 红外：单路最大30m，最大三路15m

软件参数说明：
1、目前已支持的RS485控制器产品型号具体见“产品使用说明”章节
2、支持最大30路外接物联设备(RS485设备)
3、支持1个红外，可配合RS485电源控制器完成对空调的管控。

1、将KC620控制器上电，在该设备15m范围内有网关或具有网关功能的中控设备。
2、使用Sniffer软件搜索区域内需要连接的中控设备或者物联网关设备，如图四所示。

                            图四:Sniffer设备列表界面

3、点击【物联对频】，进入物联对频界面。
4、点击【物联类型设备】，在物联类型设置界面中，根据实际需要设置物联类型和名称，如图五所示。
KC620支持三种物联类型（空调/电源/窗帘/关联面板）。

                            图五:物联类型设置界面

编辑物联配置：
1、选择对应的物联 ID（2~31），选择物联类型。有空调/电源/窗帘/关联面板（用于显示KC620的状态）三种类型可选。选择未设置则不使用此 ID。
2、设置对应物联的名称，如“黑板灯”。
3、编辑好启用物联 ID 后的类型和名称后，即可点击【提交】按钮以保存物联配置

完成物联类型配置后，回到物联入网的界面
1、选择对应的物联，使KC620控制器进入对频模式，点击【发现物联并连接】，等待物联设备入网。 如下图六所示
对频模式：长按KC620控制器的【reset】按键，Link灯闪红灯，KC620进入对频模式，对频成功后变为绿灯。

                            图六:Sniffer物联对频界面

在进行KC620控制器配置的时候，应该先了解控制器所支持的第三方设备以及第三方设备可配置为那些类型的设备。如下表所示

对频成功后，进入KC620的配置界面，如图七所示。

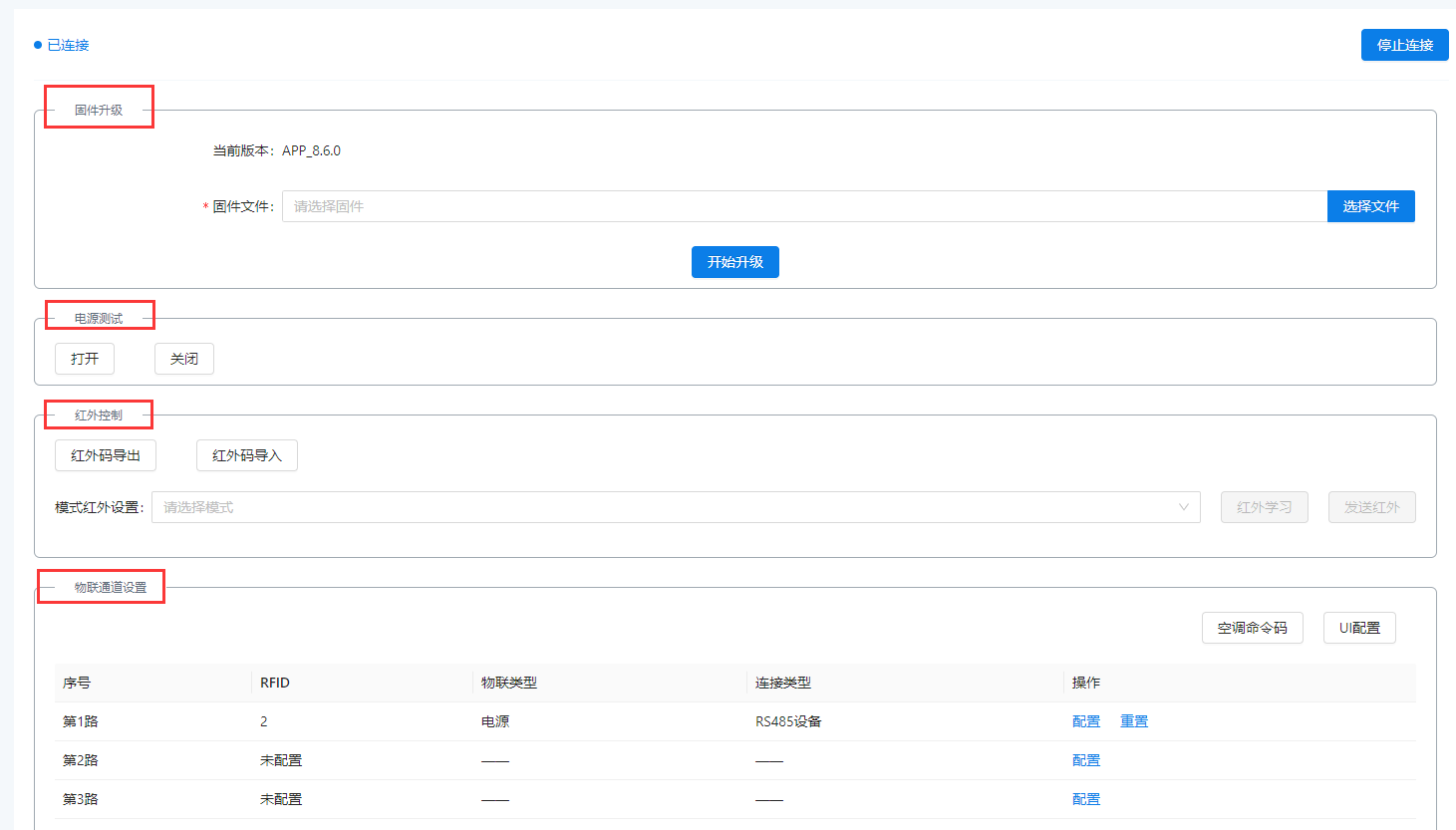

                               图七:KC620物联终端界面

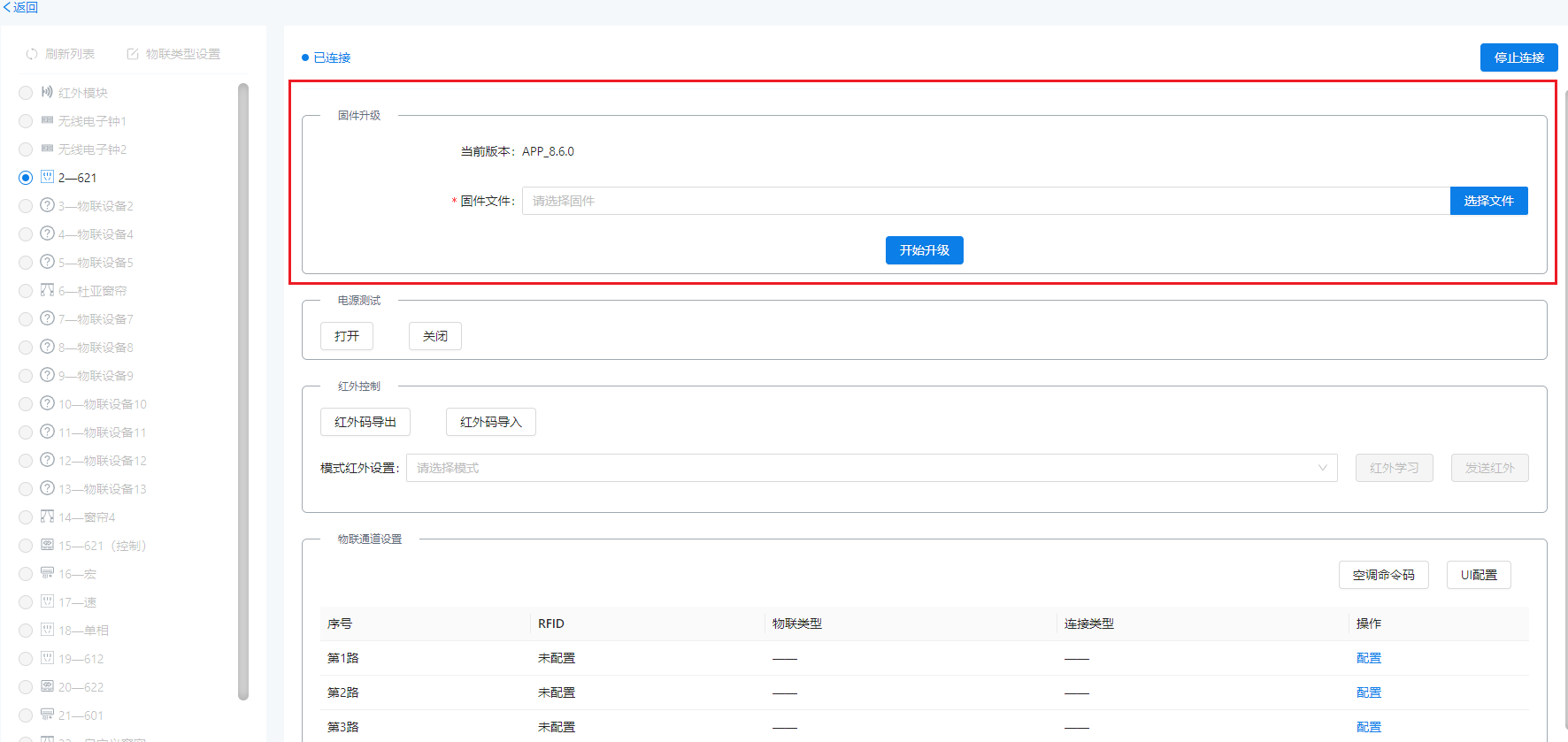

KC620物联终端界面：分为4个模块，固件升级模块，电源测试模块，红外控制模块，和物联通道设置模块。
➢固件升级模块：用于显示当前固件版本号和用于KC620的升级或降级。
点击【选择文件】按钮，从电脑中选择对应的升级文件后，点击【开始升级】按钮，进行固件升级。升级的过程中会显示升级的进度条，当达到100%后，会提示升级成功，当前的版本号会及时更新。
➢电源测试模块:当正确配置第三方设备后，测试第三方设备的控制。可以打开或关闭第三方设备的开关状态。
➢红外学习模块：
1、先选择【设置红外模式】，设置对应的模式。然后再点击【红外学习】后，将该模式进行学习，KC620控制器的IR灯变成绿色。按下空调遥控板按键对准KC620的红外学习窗口，将空调遥控器发出的红外码和设置的模式进行绑定。学习后IR灯熄灭。其他的模式按照实际情况进行学习。
➢发送红外：
在KC620控制器红外接口接入本公司的红外发射器，将红外发射器对准空调。先选择【设置红外模式】对应的模式，点击【红外发射】，将学习的空调遥控板的红外码发射出去，去控制空调的模式。
➢红外码导出：用于导出KC620的红外码，方便后续使用，直接导入，不需要再一次进行红外学习，点击【红外码导出】，填写保存路径和保存的文件名后提交，会生成对应的dat文件。
➢红外码导入：点击【红外码导入】，选择对应的dat文件，将dat文件中的红外码导入到KC620中。
➢新增物联通道：KC620配置接入第三方设备。
➢空调命令码：KC620配置中央空调的命令码，完成对中央空调控制。需查看中央空调集控网关协议上面对该品牌中央空调控制的命令码，按照实际需求配置。

当KC620接入电源类型的设备，KC620可以对RS485设备（电源类型）的开关状态进行控制，如打开或关闭空开的控电通道。
点击【配置】按钮，进入KC620配置界面。如下图八所示

                              图八:KC620物联配置界面

➢RFID：KC620接入第三方设备,需要占据一路RFID,未设置物联类型的RFID不显示。
➢物联类型：为物联类型设置中的类型，配置的物联类型列表中的RFID和物联类型对应匹配，当前支持的物联类型包括空调、电源、窗帘。
➢连接方式：选择物联类型后。连接方式才可以进行选择。KC620控制器可连接控制的设备，包括RS485设备、RS485红外空调类、RS485空调集控网关等。当物联类型选择为空调时，连接方式：RS485红外空调类或RS485空调集控网关。当物联类型为电源或窗帘时，连接方式：RS485设备。
➢波特率：设置KC620与第三方设备的通讯速率，按实际第三方设备的波特率进行配置。
➢校验位：接入的第三方物联设备数据通讯的校验方式，无校验/奇校验/偶校验，需查看第三方设备支持的数据校验方式。
➢RS485厂商：接入第三方RS485设备的厂商，欧米科技/速通设备/宏发股份/杜亚科技/德姆瑞可选择。按实际需要接入的第三方设备进行配置。
➢RS485产品：选择对应的厂商后，RS485产品列表可选择,按实际接入的第三方产品进行选择。
➢RS485地址：选择485设备的通讯地址，取值范围为1~32路可选择。需查找第三方设备的485通讯地址，第一路对应485设备地址为1，第二路对应485设备地址为2，依次对应。
➢RS485子地址：按照实际的第三方设备进行配置（对于欧米4路继电器和4路窗控模块，都有4个控制通道，第一路对应控制通道1，依次对应，按实际需要控制那个通道就配置那一路）。

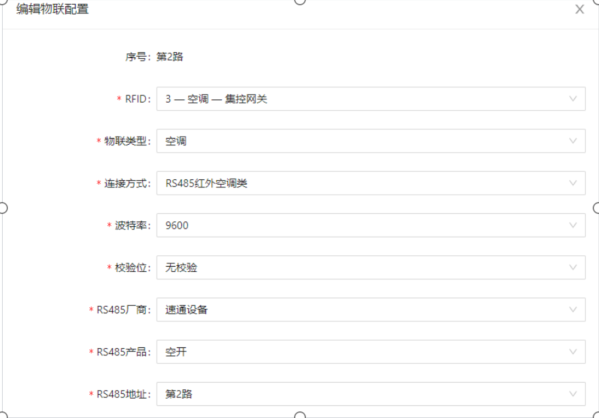

举例：对KC620接入速通空开（485地址为：3，波特率为：9600，无校验）配置如图九所示，点击【提交】后。完成KC620对第三方速通空开设备的接入。可以控制速通空开进行控电。其他电源类型的第三方设备接入类似，请查看KC620支持的第三方设备表，修改配置中的厂商和产品，填写正确第三方设备的参数（485地址，波特率等）。

                             图九:速通空开（电源）配置图

空调类型设备的接入和电源类型设备的接入相似，用来接入第三方设备（中央空调集控网关和第三方设备（可配置为空调类型））。 当物联类型（空调），连接方式有RS485红外空调类或RS485集控网关可选择。
当连接方式为RS485红外空调类，通过第三方设备去控电。IR口外接红外发射器，通过发空调码去控制空调的模式，完成对空调的管控。
举例：速通空开（RFID为3，地址为2）的空调类型，速通空开控制空调的电源，红外发码控制空调的打开关闭， 模式切换，完成对空调的管控。 支持空调的运行参数进行修改。在空调集控网关的配置中介绍。配置如下图十所示

                                   图十：速通空开配置图

当连接方式为RS485空调集控网关，用来配置接入的第三方RS485设备：中央空调集控网关。需要填写中央空调集控网关的RS485地址，波特率，内机地址（指的是空调内机的地址，在集控网关上面看到内机地址）等参数，控电类型可以选择为不控电（不进行中央空调电源的控制）或RS485控电（RS485控电+中央空调集控网关是空开配合集控网关的中央空调控制方案，通过空开控制中央空调的电源，通过集控网关去控制中央空调打开和模式切换），按实际需求配置即可。和RS485红外空调类型配置相似，当将集控网关的配置好后，需要配置对应的命令码去控制集控网关切换空调内机的模式或关闭。
配置针对中央空调集控网关使用的特殊说明： KC620挂载中央空调集控网关时，由于空调内机的开启关闭具有特殊性，在逻辑上做了特别处理。
1、 当基础平台通过KC620对中央空调内机进行模式控制时(模式控制隐含了打开空调内机)逻辑上只通过判断内机状态为开启即代表KC620模式执行成功（此时中央空调内机的具体模式以实际为主，取决于中央空调内机收到线控面板与KC620的模式控制的先后顺序）
2、如果在KC620模式控制后检测到空调内机的状态仍然为关闭状态(认为通过KC620对中央空调内机的控制失败)，KC620会重新发送模式控制指令到中央空调网关直到内机处于打开状态为止，故此期间在线控面板的操作将无效（因为KC620重新发送的模式控制命令会覆盖线控面板的命令)。总的来讲，在中央空调处于关闭状态时，KC620对中央空调内机的模式操作相较于线控面板操作，其拥有绝对的控制权。
KC620对于线控面板的状态同步仅是开关状态的同步
1、当KC620模式控制成功后(中央空调内机开启后)，KC620将放开线控面板对空调内机的控制操作(即面板端可进行异步独立的操作控制)。
2、若线控面板端进行了关机操作，则KC620同步到关模式并上报到iDste融合系统。
3、若线控面板端在KC620端中央空调内机处于关状态时进行了打开内机的操作，KC620下对应中央空调内机状态将同步到上一次开模式（模式1到模式4）。
举例：速通空开（485地址为：2，波特率为：9600，无校验）控制中央空调的电源，中央空调集控网关（485地址为：2，波特率为：9600）控制中央空调内机（地址为：0）的打开关闭和模式切换。需要用其他第三方设备控制中央空调的电源，需对RS485控电部分按照实际的第三方设备参数进行配置。如图十一所示

                               图十一：中央空调集控网关配置

在KC620的配置界面，点击【空调命令码】的按钮后，配置中央空调集控网关命令码，将对应的关机或模式和对应的中央空调集控网关的命令码进行绑定，KC620可通过发中央空调集控网关的命令码去控制中央空调集控网关，进而去控制中央空调。如下图十二所示
➢关机命令：查找中央空调集控网关协议上面对应的关机命令，将关机命令和关机按钮进行绑定。
➢模式1到模式4：查找中央空调集控网关协议上面命令码，将对应的模式和中央空调集控网关的模式命令进行绑定。

                                图十二：中央空调命令码配置

对于配置为空调类型（连接方式为：RS485红外空调类或RS485空调集控网关）的设备，点击【空调运行参数】，对空调的控制进行配置。如下图十三所示
➢开机延时：延时发空调开机码的时间。
➢关机延时：延时发空调关机码的时间。
➢开机发码次数：对空调进行打开，发空调开机码的次数。
➢关机发码次数：对空调进行关闭，发空调关机码的次数
➢模式切换发码次数：空调进行模式切换时发模式切换码的次数。

                                 图十三：空调运行参数配置

窗帘类型设备接入和电源类型设备接入相似，但窗帘类型设备的配置列表会多一项：窗帘开关延时的选项。
➢窗帘开关延时：设置杜亚窗帘或欧米的窗帘模块打开或关闭的时间 举例：配置杜亚窗帘（485地址为：3，波特率为：9600，校验位：无校验，窗帘开关延时：10秒），如下图十四所示

                                 图十四：杜亚窗帘配置界面

点击【提交】，提交成功后,在物联通道设置可以看到配置杜亚窗帘

KC620控制器支持速通空开和宏发空开，欧米继电器能耗上报。
空开外接负载，当空开的状态为打开。KC620会隔一段时间查询空开的能耗，进行上报。可以在基础平台的数据报表-能耗历史记录看到所上报的能耗值。如图十五。

                                图十五:能耗历史记录图

1、对接入KC620控制器的RS485设备的RS485地址不能重复，使用相同地址可能会导致控制异常。使用的485设备的地址一定要正确，否则不能控制。
2、KC620新增的物联类型和RFID设置的物联类型必须保持一致。
3、使用sniffer版本、中控网关版本、必须要和KC620固件版本匹配。
4、通过sniffer进行固件升级,使用upgrade_dbg.bin文件进行升级。
5、只有进入对频ID的配置界面才能进行固件升级。

1、必须配合服务器 R08.06.00 及以上版本 。
2、必须配合中控 R08.06.00 及以上版本 。
3、必须配合SniffApp V08.12.00 及以上版本 。
4、必须配合KC100 R08.06.00 及以上版本 。
5、必须配合TM03 R08.06.00 及以上版本 。
6、必须配合NC03 R08.06.00 及以上版本 。

当您需要升级KC620控制器的固件时，需要按以下步骤进行操作升级：
1、将电脑连接到与中控或网关同一子网中，在电脑上使用Sniffer软件搜索相应的中控或网关设备。
2、找到KC620控制器相关的中控或网关，点击【物联对频】按钮
3、再找到对频的物联ID，点击【连接物联】。进入KC620的配置界面如下图所示
4、在固件升级模块，点击【选择文件】按钮添加相应的升级文件，点击【开始升级】按钮，等待出现升级成功的提醒，表明已经成功升级。

Sniffer的下载地址为：
http://dev.idste.org:3280/svn/release/Release/Tools/sniff-new/Sniffer_V8.12.0.zip
