iDste

感谢您选用iDste公司产品！为了更好的使用地使用本设备，请先阅读本说明书，谢谢！
TM系列教学一体机产品在设计中融合了一人为本的理念，充分为用户着想，完全依据教育一线的教学需求和应用场景，专门为现代多媒体教室设计的一款多媒体教学一体机。其功能强大，定制化工业级嵌入式X86工控主板、10点高分辨率工业触控电容屏、板载固态硬盘与内存、集成千兆网络交换机、数字功放；内置HDMI交叉矩阵、具备高效音视频解码功能、IC卡管理模块等。全新的工程塑胶注塑成型，人机界面友好，操作简便、安装维护方便，是一款实用性好、可靠性高、功能齐全、扩展性强的电教设备精品。

1. 电源连接：将中控的3、4脚12V电源接入到电子锁的电磁开关。

2. 信号连接：1、2脚为电子锁的信号连接端，输出到电子锁。

请参考以下链接
万口插座接线方法

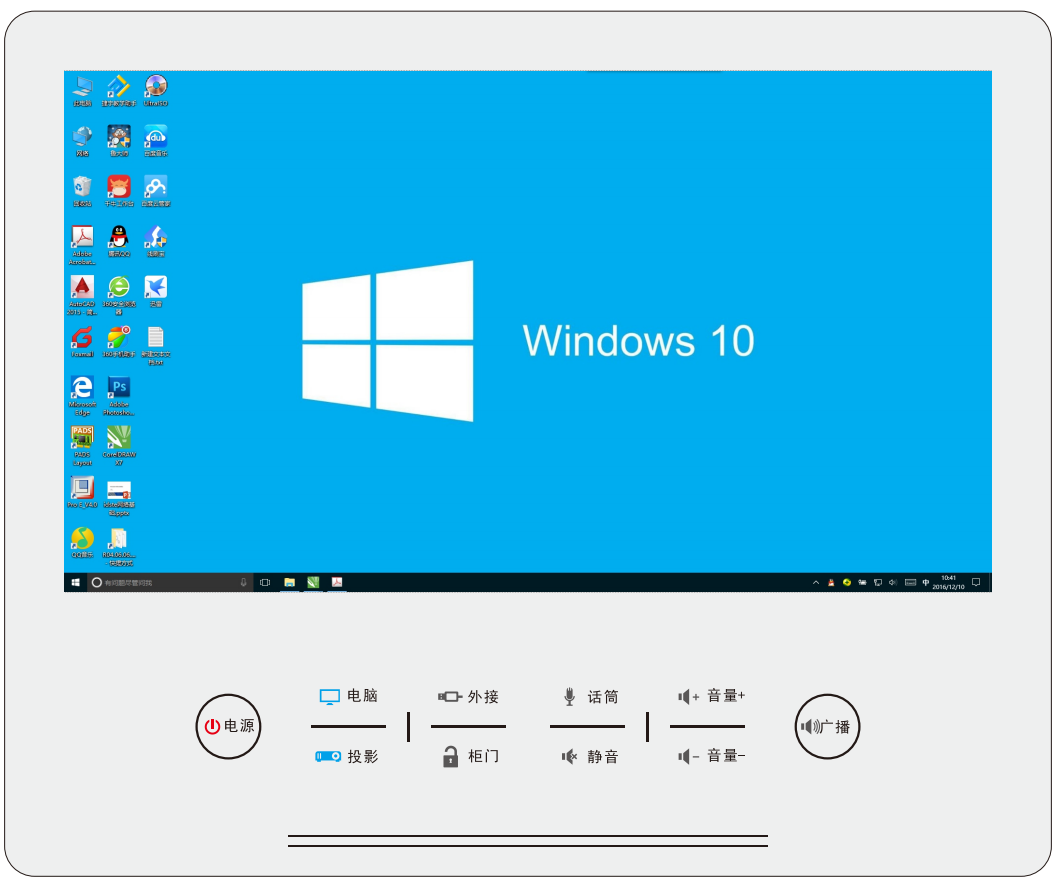

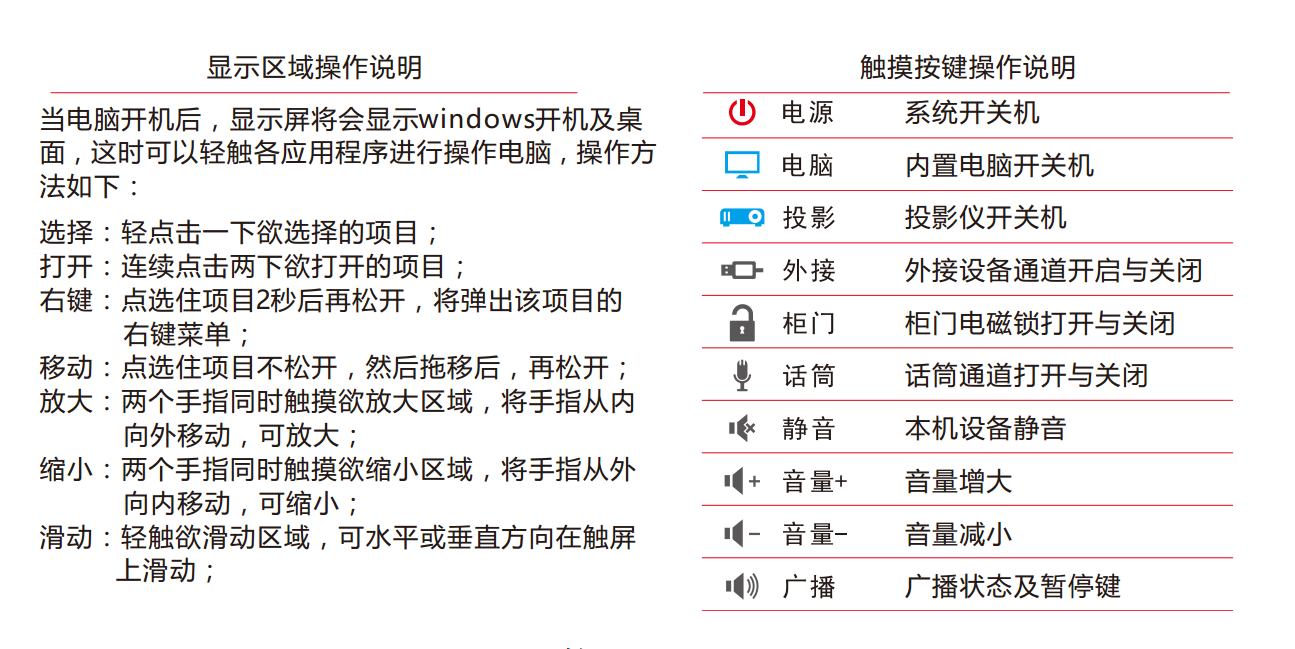

1:电源按键:长按3s，一体机系统启动，允许其他的触控操作
2:广播按键：广播开启/关闭
3:投影按键:投影仪开启/关闭
4:电脑按键:电脑开启/关闭
5:外接按键:开启前面板HDMI通道，HDMI OUT 输出外接画面
6:柜门按键:单击,门锁开启
7:话筒按键:话筒通道开启和关闭
8:静音按键:电脑和外接静音

01.调试设备时，控制面板“电源”键须亮红灯。如果在蓝灯状态下调试，调试完成后首先把面板蓝灯变成红灯，所设置的参数才能正确的写入设备。

02.复位设备IP:

• 长按机箱后板上的复位键，当网口灯双闪后，表示设备IP复位成功。

03.配置设备IP：

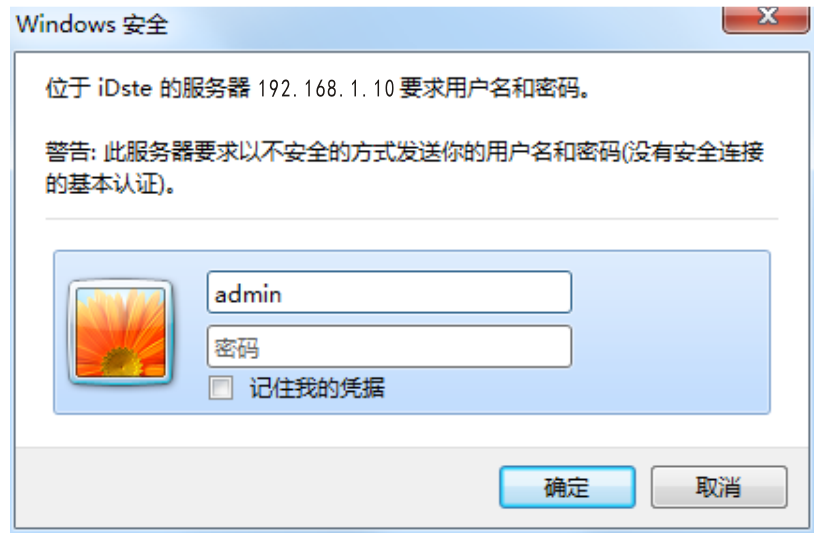

• 准备一台电脑，将IP地址设为192.168.1.XX，打开IE浏览器，输入192.168.1.10进入设备配置界面，账号密码均为admin，如下图：

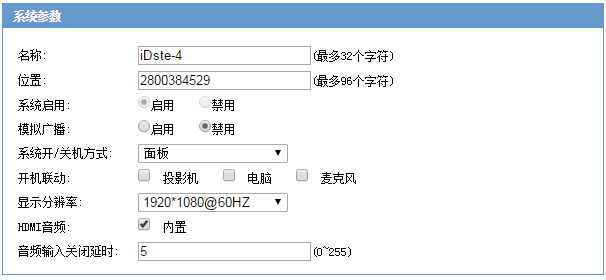

04.系统参数配置：

• 名称：为这台设备单独命名，如高一（1）班；

• 位置：为这台设备提供位置信息，如A1-107；

• 系统启用：启用拜师系统可正常使用，禁用表示系统本地功能无法使用，但网络广播功能仍可以使用；

• 模拟广播：启用为允许模拟广播信号接入，禁用则为禁止信号接入；

• 系统开/关机方式：默认为面板，表示系统开机的方式，可选为刷卡，插卡，联动；

• 开机联动:可勾选“投影机”、“电脑”、“麦克风”。则在系统开机时，勾选项也同时启动。

• 视频广播分辨率：默认为1920*1080@60Hz；

• HDMI内置：接收HDMI音频信号；

• 音频输入关闭延时：表示为音频输入信号关闭的延时时间；

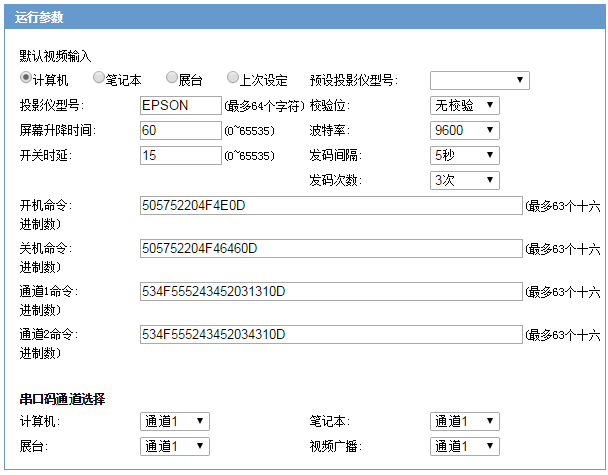

05.运行参数配置：

• 设置运行参数时，系统内置有几种投影仪控制码可选择。如果没有所需要的控制码，请按投影仪说明书上的信息，输入下方表格中，注意要在每个字符串后面都加上“0D”(零和大写的字母D)，点击保存。

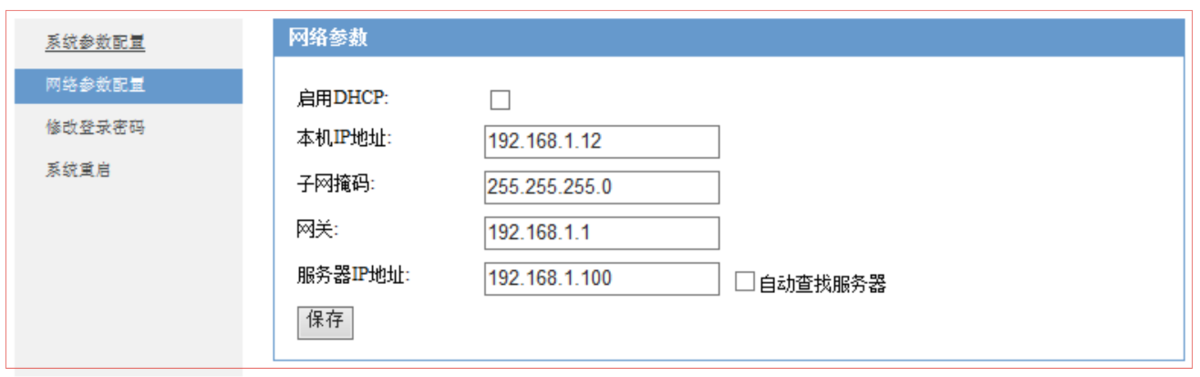

06.如果需要远程控制设备功能，请点击网络参数配置，为设备设定一个IP地址。在同一个网段时服务器IP地址建议自动获取，如在跨网段工作时，请给设备设定服务器的IP地址。

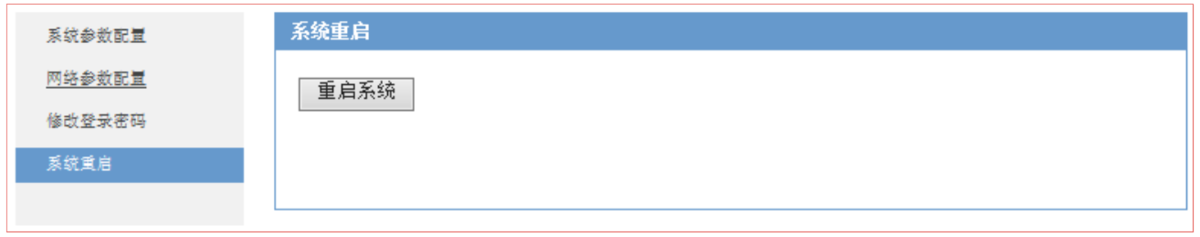

07.基本参数设置完成后，点击保存及生效，但网络配置修改，需重启系统配置才生效。
