感谢您选用iDste公司产品！为了更好的使用地使用本设备，请先阅读本说明书，谢谢！

TM系列教学一体机产品在设计中融合了一人为本的理念，充分为用户着想，完全依据教育一线的教学需求和应用场景，专门为现代多媒体教室设计的一款多媒体教学一体机。其功能强大，定制化电脑主板，板载固态硬盘与内存、集成高清液晶显示、视频展台、多媒体中控、2.4G无线麦克风、数字功放、笔记本键盘与触摸板。人机界面友好，操作简便、安装维护方便，是一款实用性好、可靠性高、功能齐全、扩展性强的电教设备精品。本设备可完全取代传统的多媒体讲台，更符合现代多媒体教室的教学需求。

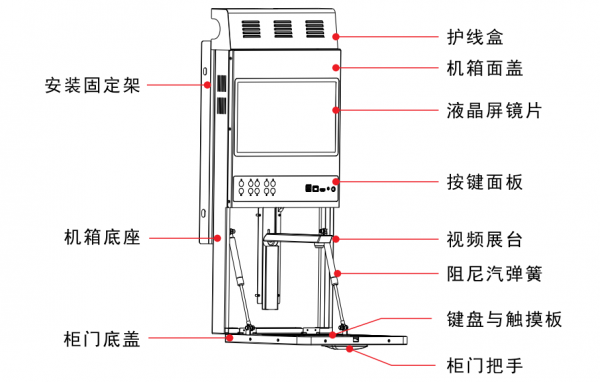

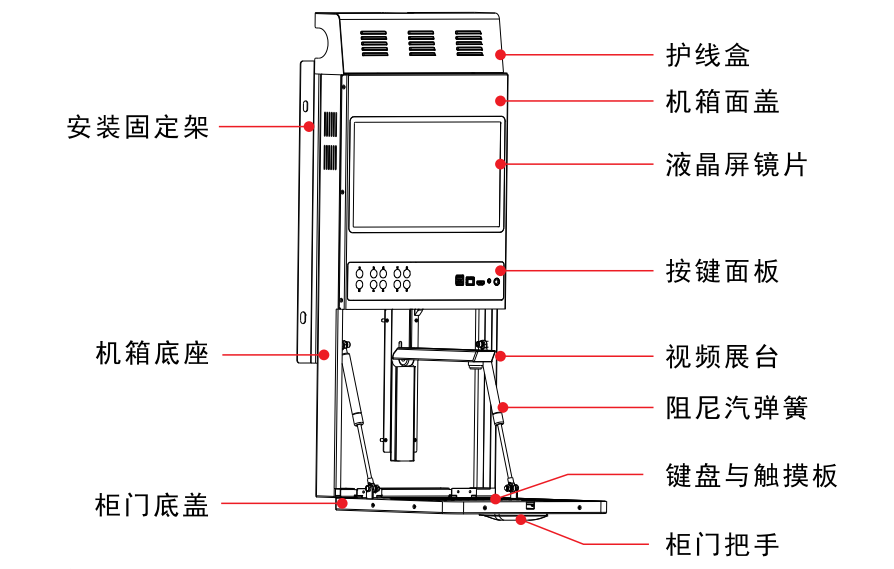

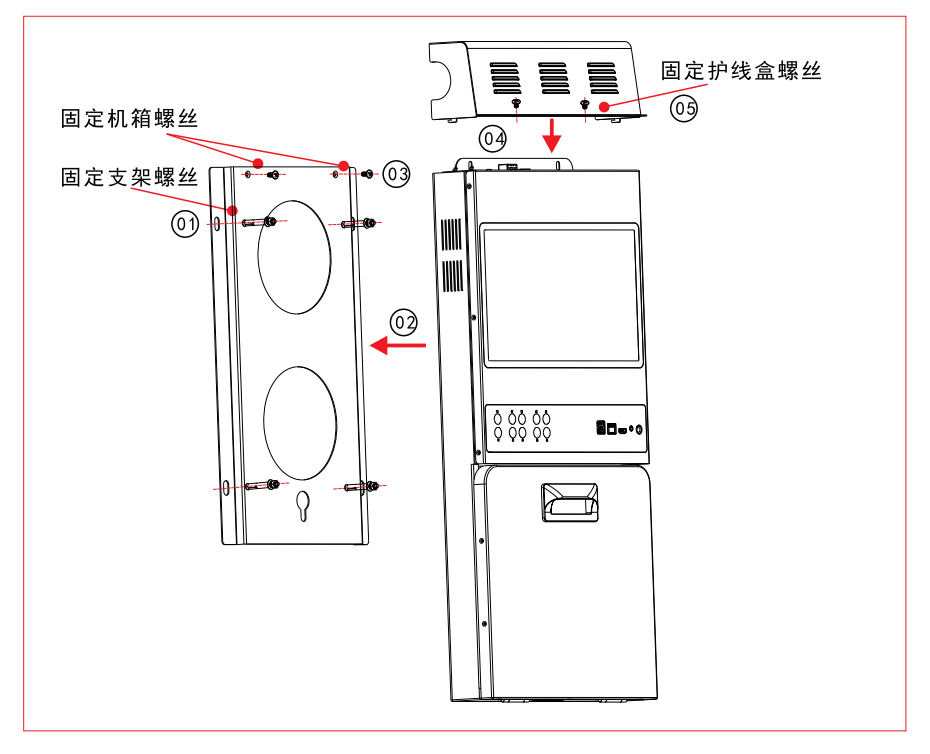

①、在墙面钻孔安装固定支架

②、将机箱挂在支架上

③、锁紧固定机箱螺丝

④、将各线材接插到机箱上

⑤、理顺各线材，装护线盒并固定

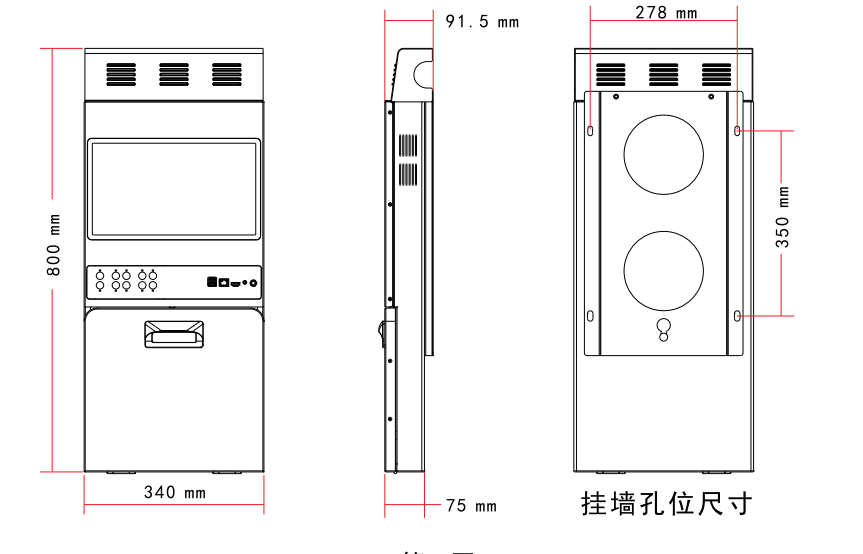

⑴、墙面钻孔间距278*350mm

⑵、要注意支架固定后为水平

⑶、各线材接插后，须理顺线材，再从护线盒引出去

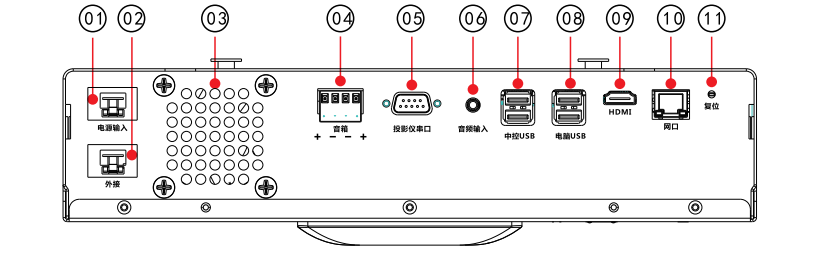

①、220V电源输入

②、220V电源输出

③、散热风扇

④、外接音箱输出口

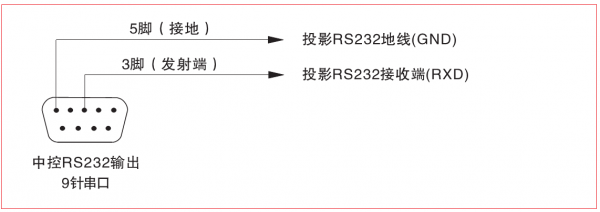

⑤、投影仪信号控制串口

⑥、模拟广播输入口

⑦、中控外接USB设备

⑧、电脑外接USB设备

⑨、HDMI信号输出

⑩、网络端口

⑪、中控IP恢复按键

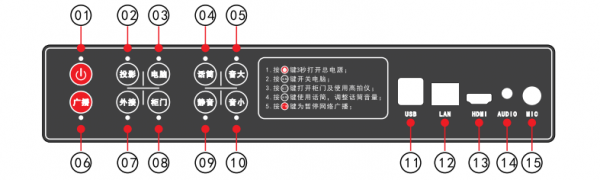

①、开/关一体机电源

②、开/关投影仪电源

③、开/关电脑

④、开/关麦克风功能

⑤、音量增大键

⑥、显示广播状态及暂停键

⑦、外接设备控制键

⑧、开/关柜门锁

⑨、本地静音功能

⑩、音量减小键

⑪、电脑外接USB设备

⑫、网络端口

⑬、外接HDMI信号输入口

⑭、外接音频输入口

⑮、有线话筒接口

注意

1. 开机键需长按2秒才能开启一体机总电源，总电源打开后才能开启电脑，电脑开启后才能打开柜门。
2. 静音键只能静音本地音频，无法静音网络广播和话筒音频。
3. 音大/音小键需长按才可生效，当广播键亮灯时，调节的是网络广播的音量；当话筒键亮灯时，调节的是互通音量；否则调节的是本地音量。

请参考以下链接

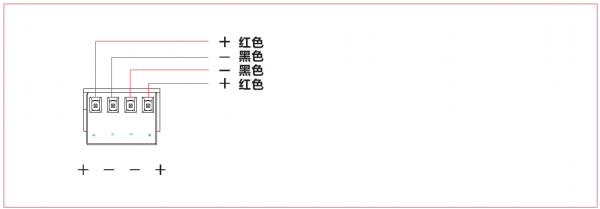

万口插座接线方法

1、系统开机，请按“关机”键2秒钟,红灯变为蓝灯，一体机开机。

2、启用电脑，请按“电脑”键，蓝灯亮，电脑开机，显示屏出现电脑开机画面。

3、打开柜门，请按“柜门”键，柜门锁打开，可拉开柜门（注：柜门键只在电脑开启后有效）。

4、启用投影，请按“投影”键，蓝灯亮，投影机打开；长按2秒，关闭投影仪。

5、启用外接，请按“外接”键，蓝灯亮。机箱前面板可输入笔记本音、视频信号。

6、启用话筒，请按“话筒”键，蓝灯亮。此时可以讲话并可按“音大”“音小”键来调节话筒的音量大小。

7、启用静音，请按“静音”键，蓝灯亮。音乐静音，话筒功能可以正常使用，广播信号除外。

8、“广播”键为显示当前广播的播放状态，蓝灯亮，表示广播信号已接入；不亮，表示没有信号接入；蓝灯闪烁，表示本地禁止广播信号播放。

9、关闭一体机时，长按2秒“关机”键，当指示灯由蓝色转为红色，一体机已关闭。关闭之前请先合上柜门，并关掉投影仪与电脑。

1、复位中控IP：

长按机箱顶部的复位键，当网口灯双闪后，表示中控IP复位成功。

2、配置设备IP：

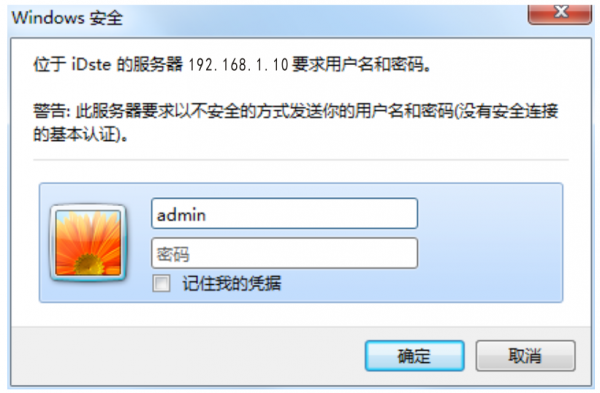

准备一台电脑，将IP地址设为192.168.1.XX（XX不能为10），再用一条标准网线将电脑与设备直连，打开IE浏览器，输入192.168.1.10进入设备配置界面，账号密码均为admin，如下图：

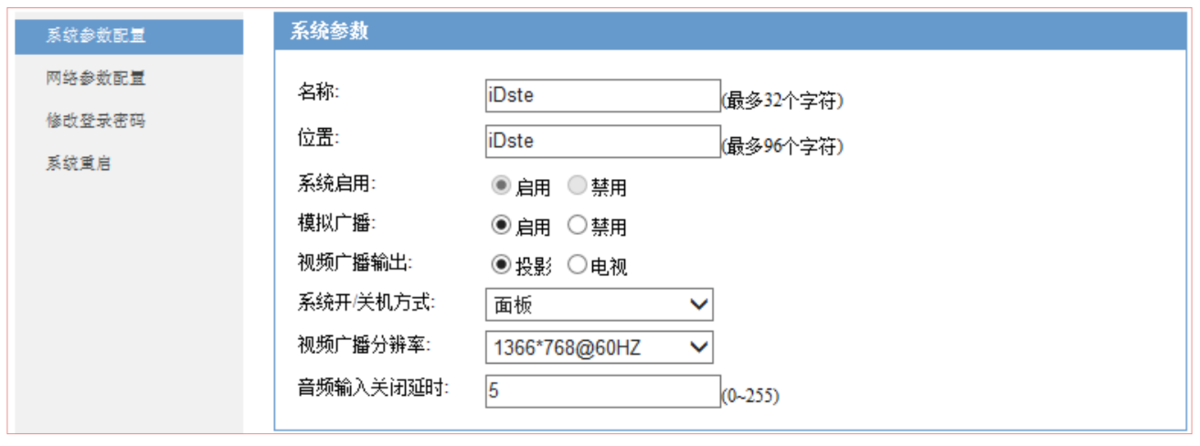

3.系统参数配置:

名称：为这台设备单独命名，如高一（1）班。

位置：为这台设备提供位置信息，如A1-107。

系统启用：为系统默认配置无法更改。

模拟广播：启用为允许模拟广播信号接入，禁用则为禁止信号接入。

视频广播输出:表示输出为投影仪或显示器。

系统开关机方式:默认为面板，表示系统开机的方式，可选为刷卡、插卡、联动。

视频广播分辨率：默认为1366*768@60HZ.

音频输入关闭延时:表示为音频输入信号关闭的延时时间.

4.运行参数配置:

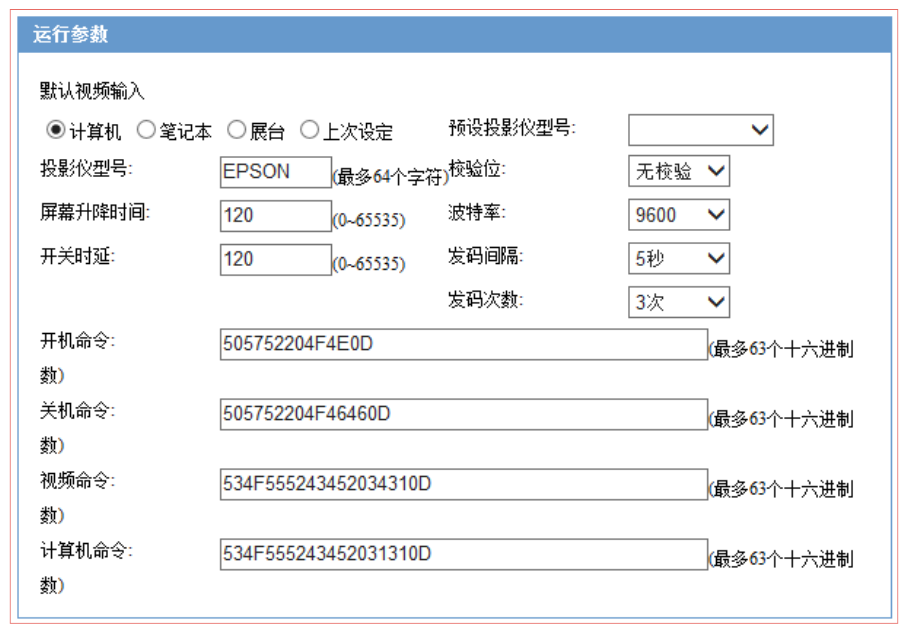

设置运行参数时，系统内置有几种投影仪控制码可选择。如果没有所需要的控制码，请按投影仪说明书上的信息，输入下方表格中，注意要在每个字符串后面都加上“0D”，点击保存。

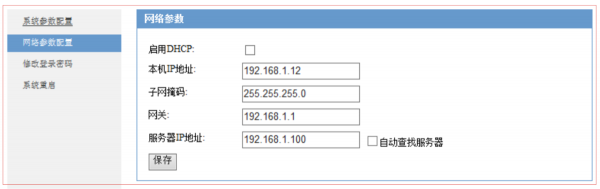

5.如果需要远程控制设备功能，请点击网络参数配置，为设备设定一个IP地址。在同一个网段时服务器IP地址建议自动获取，如在跨网段工作时，请给设备设定服务器的IP地址。

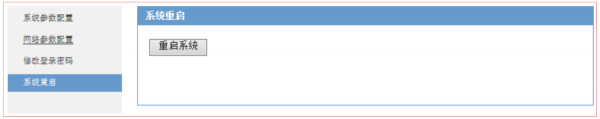

6.所有的参数设置完成后，点击系统重启，全部功能才能生效启用。
