iDste

感谢您选用本公司产品！为了更好的体验本系统，请详细阅读本说明书，谢谢！
iDste NC系列智能融合信息终端产品体现了“以人为本”的设计理念，充分为用户着想、完全依据教育第一线的教学需求和多功能会议厅的应用环境，综合应用多项最新电子技术，采用先进的SMT贴片加工工艺和专业级多媒体核心器件，实现对多媒体信号及各种外设的集成化、智能化的控制。系统人机界面友好，操作简捷，安装维护方便，是一款实用性好，可靠性高，功能齐全，扩展性强的精品电教设备。

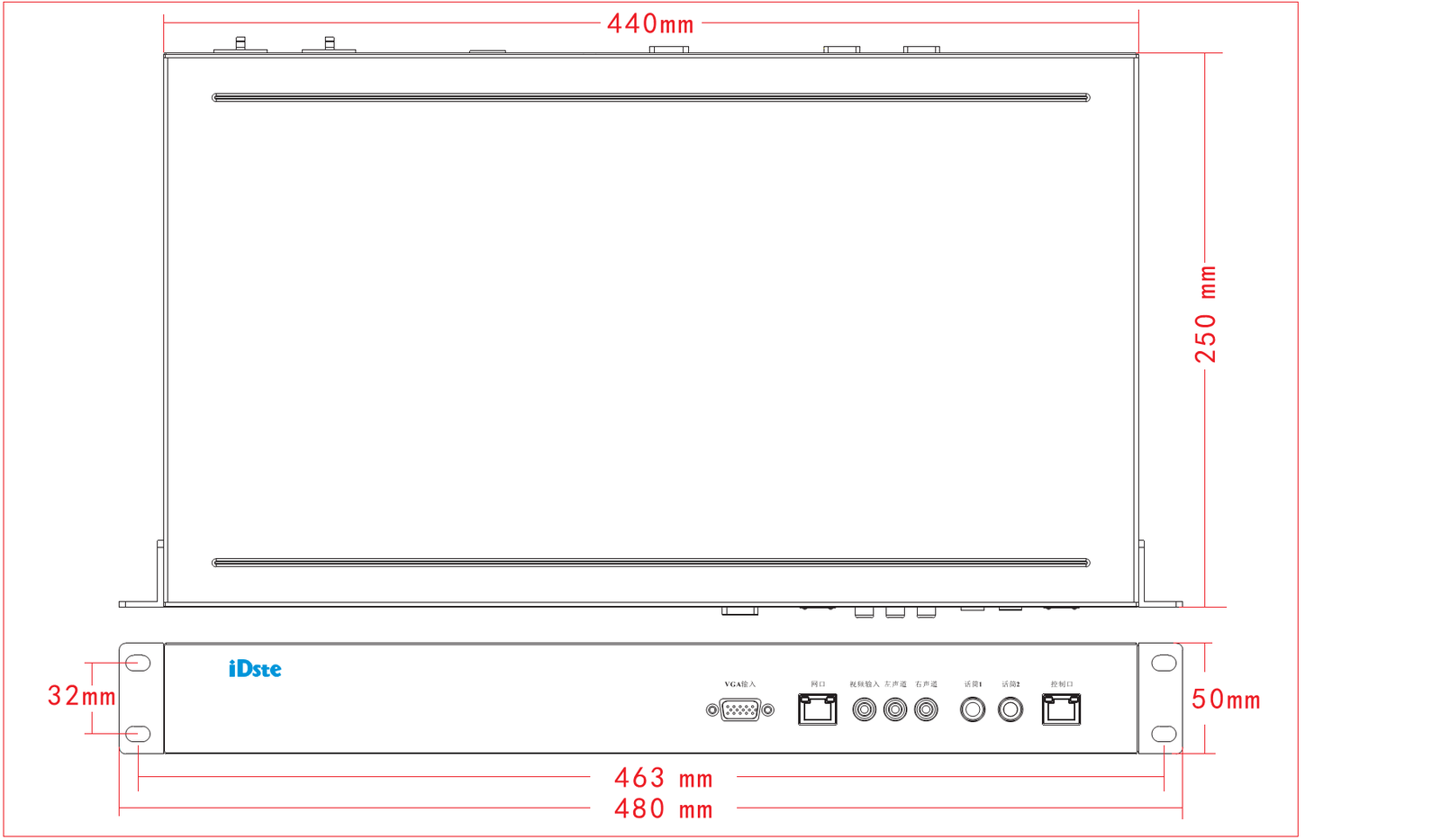

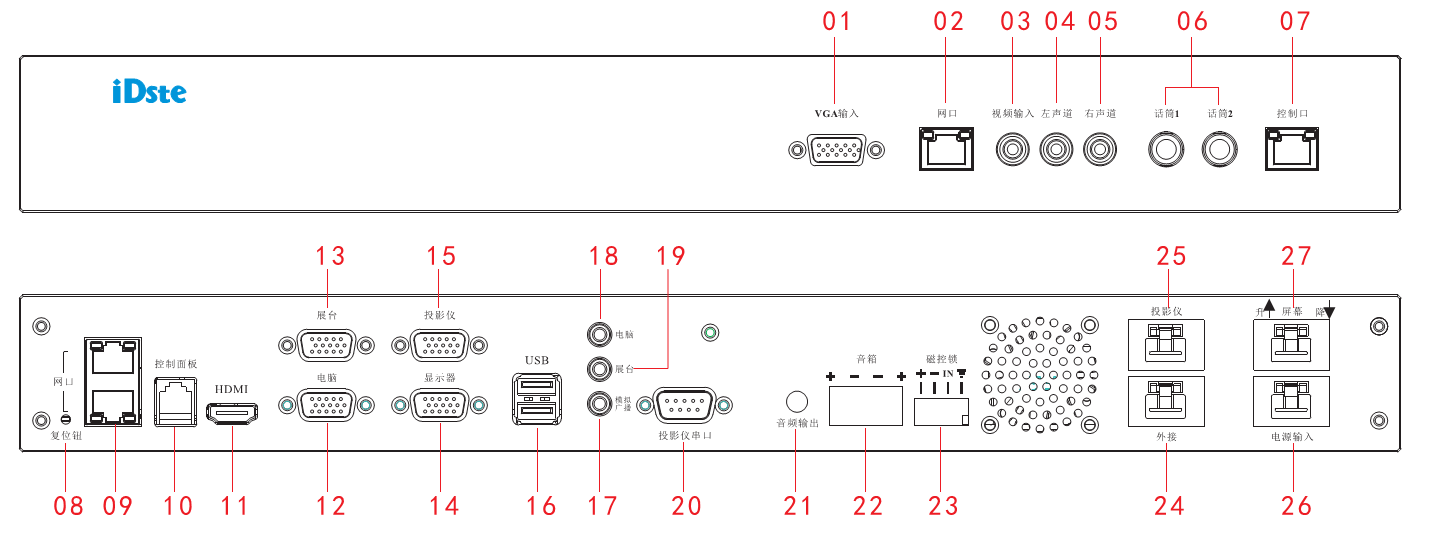

01.外接VGA输入

02.网络输入/输出

03.预留监控图像输入接口

04.外接左声道输入

05.外接右声道输入

06.有线麦克风接口

07.调试控制端口

08.IP复位按键

09.网络端口

10.控制面板接口

11.HDMI信号输出

12.电脑VGA输入

13.数字展台VGA输入

14.显示器VGA输出

15.投影仪VGA输出

16.中控外接USB设备

17.模拟广播音频输入

18.电脑音频输入

19.展台音频输入

20.投影信号控制串口

21.3.5mm音频输出端口

22.外接音箱输出口

23.电子锁输出端口

24.外接电源输出

25.投影仪电源输出

26.电源输入

27.升降屏幕电源输出

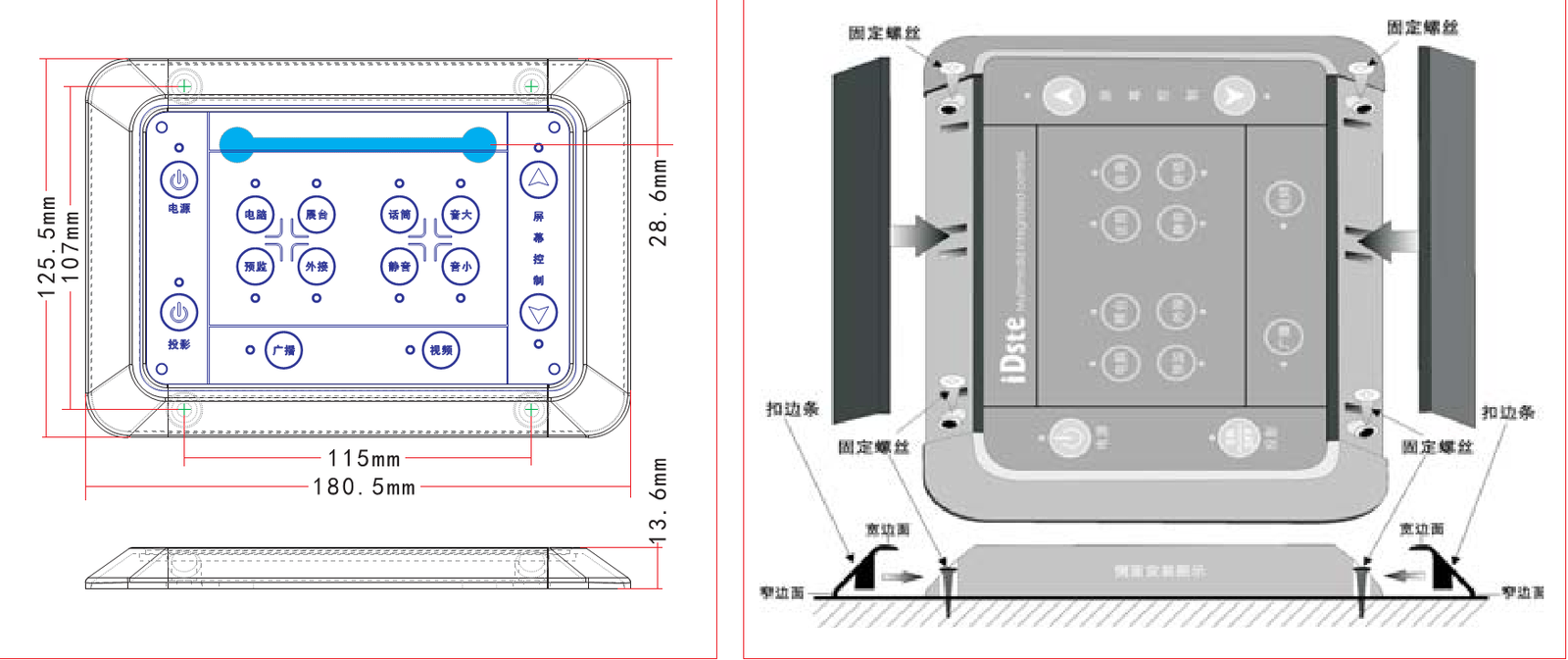

1.在讲台上钻4个3.5mm的螺丝孔与一个20mm的过线孔；螺钉孔距为115*107mm，过线区域距顶部距离为28.6mm，在此任意位置钻孔即可；

2.将控制线的水晶头穿过钻孔，用包装附件中的螺钉通过控制面板两侧扣件下的四个过孔固定在讲台上，随后再将扣件扣合上。

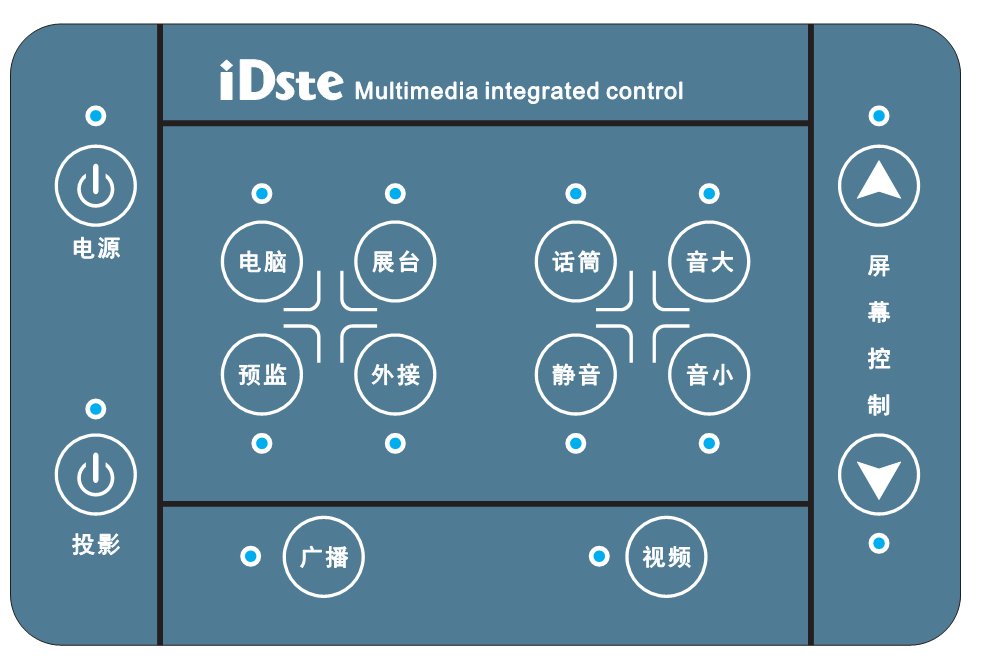

1.电源：系统开关机

2.投影：投影仪开关机

3.电脑：电脑图像输出到投影

4.预监：展台图像输出到显示器

5.展台：展台图像输出到投影

6.外接：外接设备通道

7.话筒：打开话筒通道

8.静音：音乐静音

9.音大：增大音量

10.音小：减小音量

11.广播：收听/取消广播按键

12.视频：外接视频信号输入

13.屏幕:控制电动屏幕升降

1. 电源连接：将中控的3、4脚12V电源接入到电子锁的电磁开关。
2. 信号连接：1、2脚为电子锁的信号连接端，输出到电子锁。

请参考以下链接

万口插座接线方法

01.系统开机，请按“电源”键2秒中，红灯变为蓝灯，设备开机。

02.启用电脑，请打开电脑主机及显示器的电源。

03.启用投影，请按“投影”键，蓝灯亮，投影机打开，长按2秒，关闭投影仪。

04.启用展台，请按“展台”键，蓝灯亮，投影机将投射出展台的图像。

05.预览图像，请按“预监”键，蓝灯亮，电脑显示展台上的图像。

06.启用话筒，请按“话筒”键，蓝灯亮，此时可以讲话并按“音大”“音小”键，调节话筒的音量大小。

07.启用静音，请按“静音”键，蓝灯亮，音乐静音，话筒功能可以正常使用，广播信号除外。

08.启用外接，请按“外接”键，蓝灯亮，主机前板可输入笔记本音、视频信号。

09.启用视频，请按“外界”和“视频”键，蓝灯亮，主板前板可输入音、视频信号。

10.启用屏幕，请按“▲”和“▼”键，可控制投影幕布的升降。

11.“广播”键为显示当前广播的播放状态。蓝灯亮，表示广播信号已接入；不亮，表示没有信号接入；蓝灯闪烁，表示本地禁止广播信号播出。

12.系统关闭，请按“电源”键2秒钟，红灯亮，设备关机。

01.调试设备时，控制面板“电源”键须亮红灯。如果在蓝灯状态下调试，调试完成后首先把面板蓝灯变成红灯，所设置的参数才能正确的写入设备。

02.复位设备IP:

• 长按机箱后板上的复位键3秒，当网口灯双闪后，表示设备IP复位成功。

03.配置设备IP：

• 准备一台电脑，将IP地址设为192.168.1.XX，打开IE浏览器，输入192.168.1.10进入设备配置界面，账号密码均为admin，如下图：

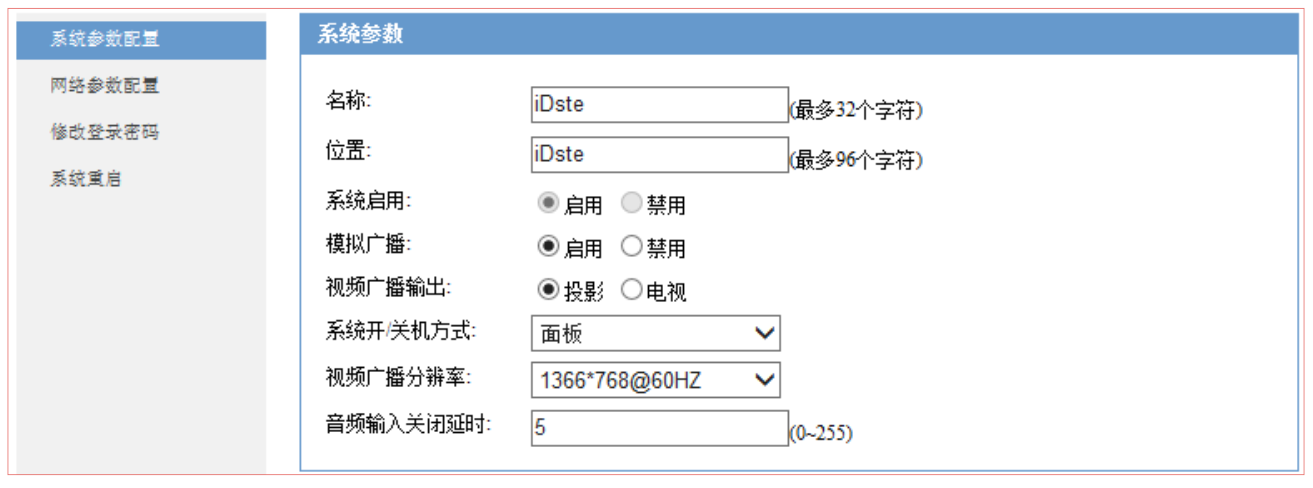

04.系统参数配置：

• 名称：为这台设备单独命名，如高一（1）班；
• 位置：为这台设备提供位置信息，如A1-107；
• 系统启用：启用拜师系统可正常使用，禁用表示系统本地功能无法使用，但网络广播功能仍可以使用；
• 模拟广播：启用为允许模拟广播信号接入，禁用则为禁止信号接入；
• 视频广播输出：表示输出为投影仪或显示器；
• 系统开/关机方式：默认为面板，表示系统开机的方式，可选为刷卡，插卡，联动；
• 视频广播分辨率：默认为1920*1080@60Hz；
• 音频输入关闭延时：表示为音频输入信号关闭的延时时间；

05.运行参数配置：

设置运行参数时，系统内置有几种投影仪控制码可选择。如果没有所需要的控制码，请按投影仪说明书上的信息，输入下方表格中，注意要在每个字符串后面都加上“0D”(零和大写的字母D)，点击保存。

06.如果需要远程控制设备功能，请点击网络参数配置，为设备设定一个IP地址，也可以采用自动获取IP地址。在同一个网段时服务器IP地址建议自动获取，如在跨网段工作时，请给设备设定服务器的IP地址。 07.所有的参数设置完成后，点击系统重启，全部功能才能生效启用。
