iDste

感谢您选用本公司产品！为了更好的体验本系统，请详细阅读本说明书，谢谢！
iDste NC-H系列智能融合信息终端产品体现了“以人为本”的设计理念，充分为用户着想、完全依据教育第一线的教学需求和应用场景，专门为现代多媒体教室设计的一款终端产品。其功能强大，采用工业级嵌入式CPU，Linux操作系统；集成千兆网络交换机、数字功放；内置HDMI交叉矩阵、具备高效音视频解码功能、集成物联协议等。人机界面友好，操作简便、安装维护方便，是一款实用性好、可靠性高、功能齐全、扩展性强的精品电教设备

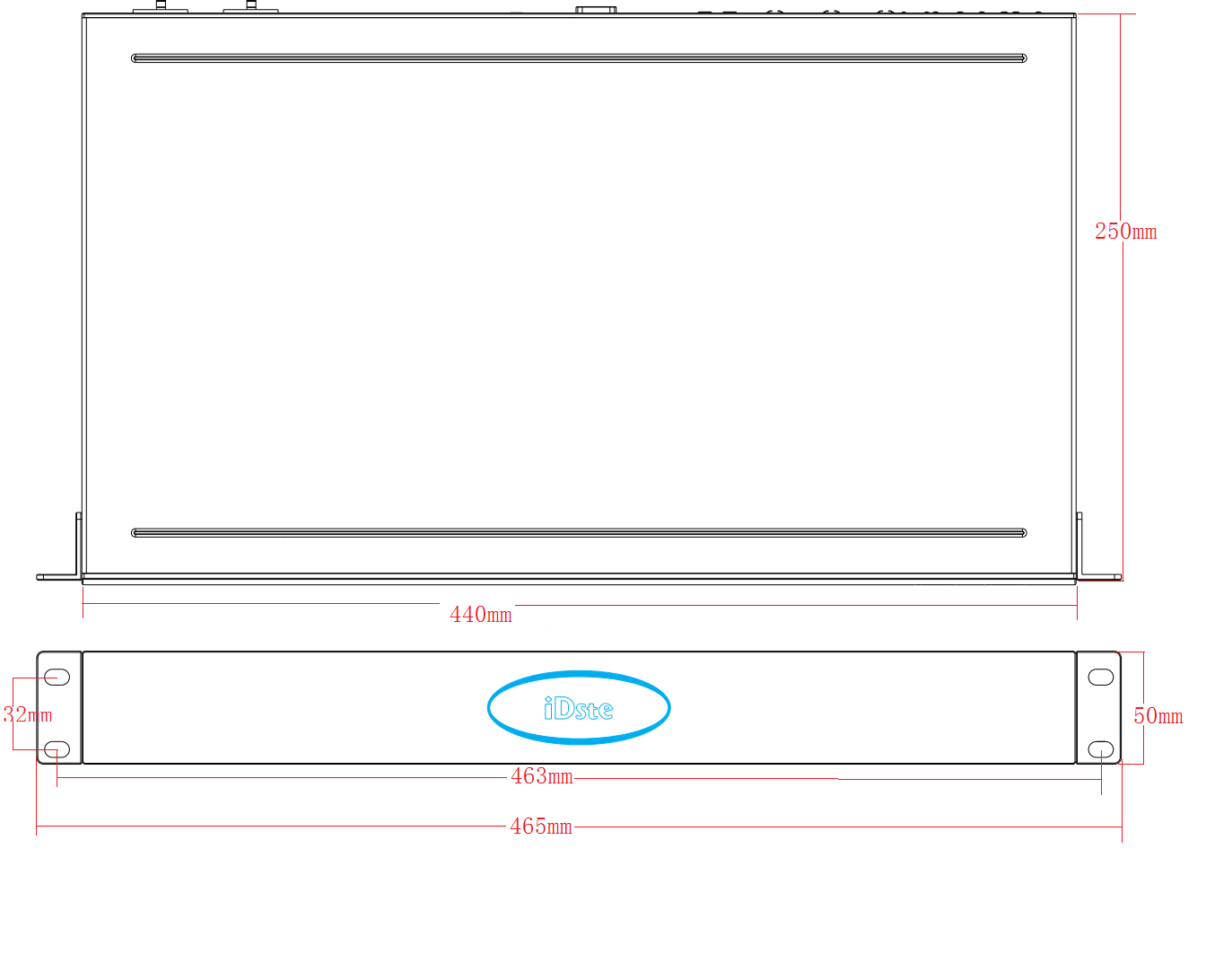

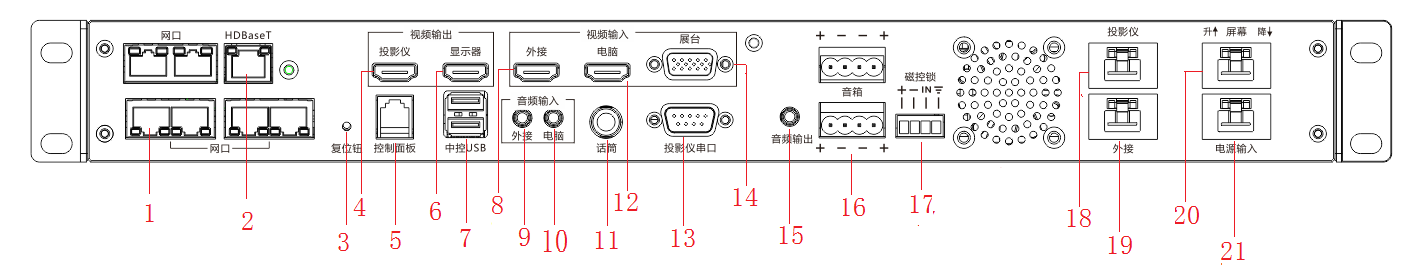

01.网口
02.HDBaseT 输出
03.IP复位按键
04.投影仪HDMI输出
05.控制面板接口
06.显示器HDMI输出
07.中控USB接口
08.外接HDMI输入
09.3.5mm外接音频输入
10.3.5mm电脑音频输入
11.有线话筒接入口
12.电脑HDMI输入
13.投影信号控制串口
14.展台VGA输入
15.3.5mm音频输出口
16.外接音箱输出口
17.电子锁输出口
18.投影仪电源输出口
19.外接电源输出
20.屏幕升降电源输出
21.电源输入

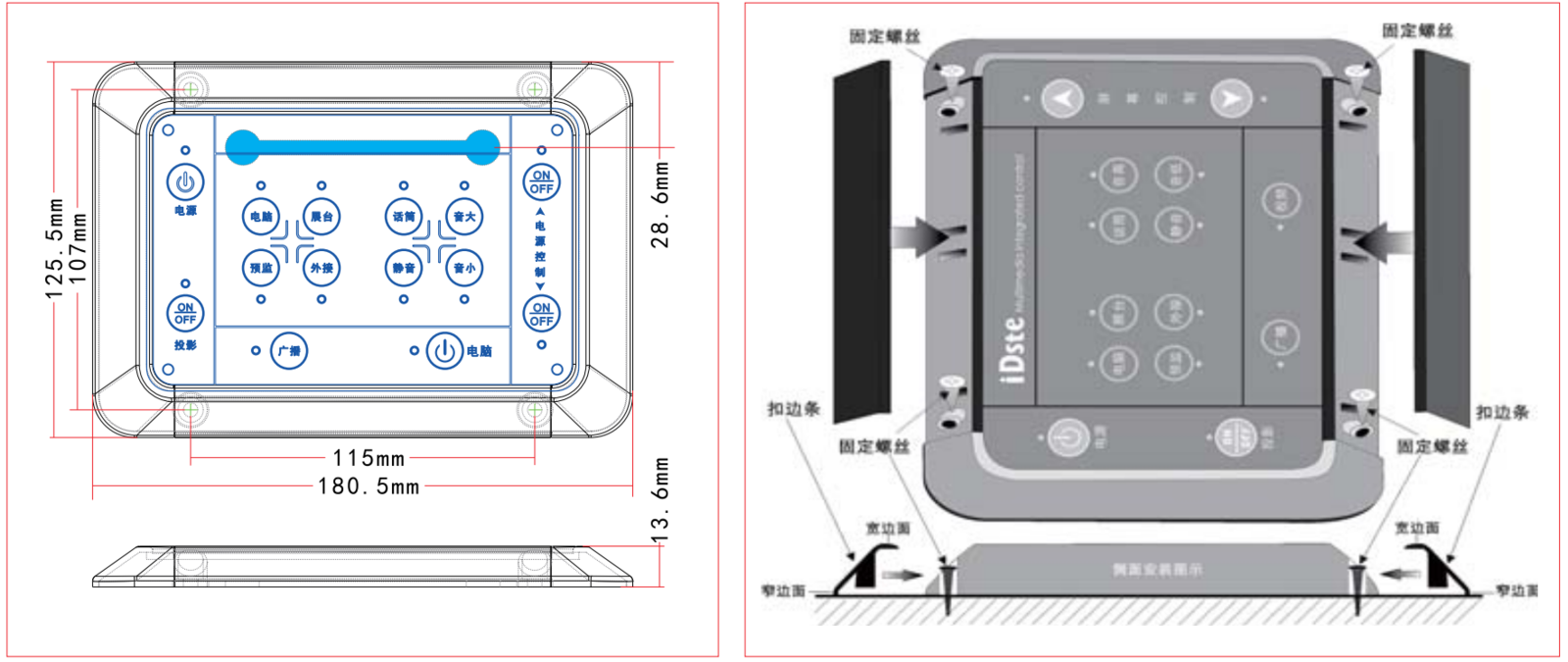

1.在讲台上钻4个3.5mm的螺丝孔与一个20mm的过线孔；螺钉孔距为115*107mm，过线区域距顶部距离为28.6mm，在此任意位置钻孔即可；
2.将控制线的水晶头穿过钻孔，用包装附件中的螺钉通过控制面板两侧扣件下的四个过孔固定在讲台上，随后再将扣件扣合上。

1. 电源连接：将中控的3、4脚12V电源接入到电子锁的电磁开关。

2. 信号连接：1、2脚为电子锁的信号连接端，输出到电子锁。

请参考以下链接
万口插座接线方法

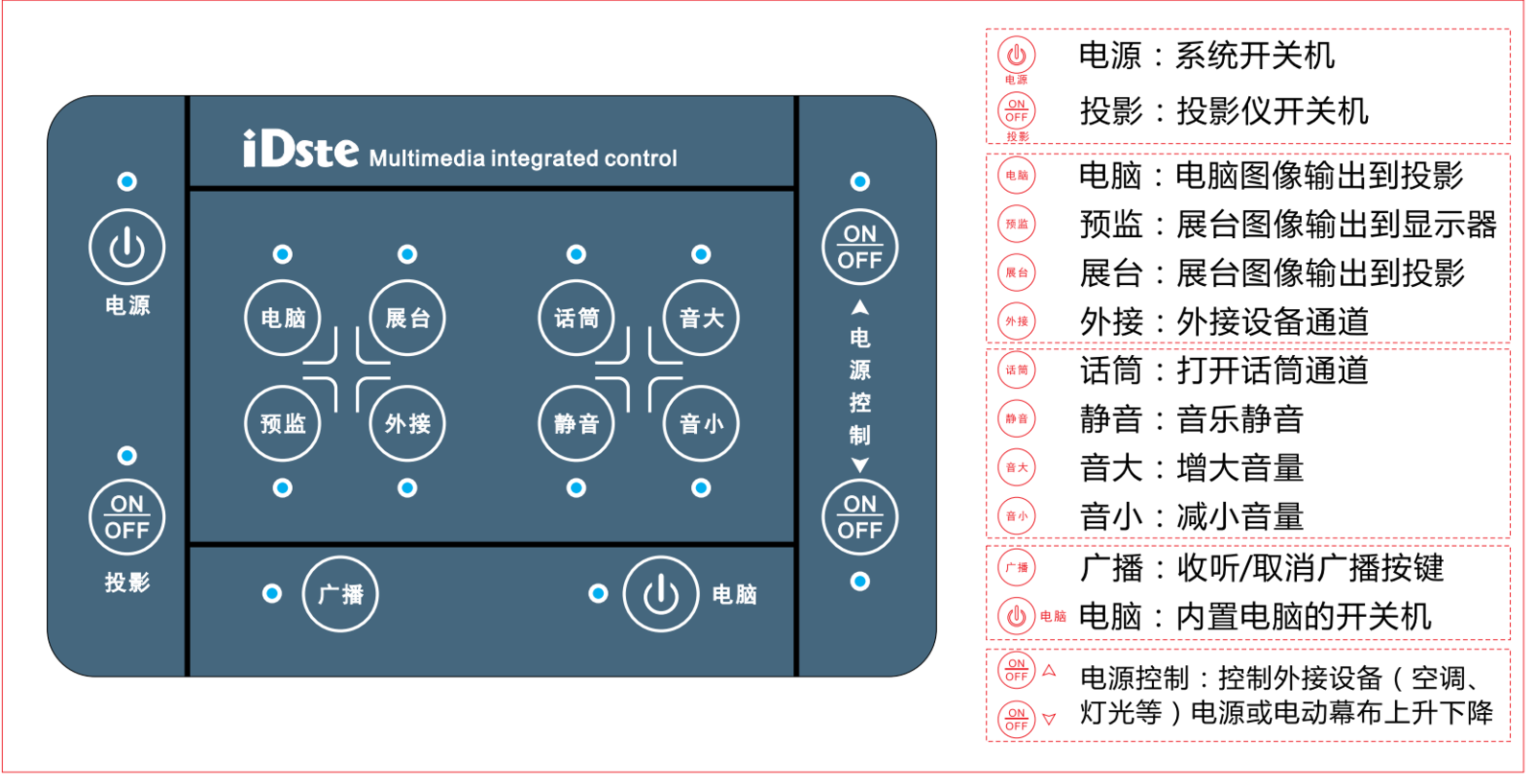

01.系统开机，请按“电源”键2秒中，红灯变为蓝灯，设备开机。
02.按“电脑”键，投影机显示本地PC的画面。
03.启用投影，请按“投影”键，蓝灯亮，投影机打开，长按2秒，关闭投影仪。
04.启用展台，请按“展台”键，蓝灯亮，投影机将投射出展台的图像。
05.预览图像，请按“预监”键，蓝灯亮，电脑显示展台上的图像。
06.启用话筒，请按“话筒”键，蓝灯亮，此时可以讲话并按“音大”“音小”键，调节话筒的音量大小。
07.启用静音，请按“静音”键，蓝灯亮，音乐静音，话筒功能可以正常使用，广播信号除外。
08.启用外接，请按“外接”键，蓝灯亮，主机前板可输入笔记本音、视频信号。
09.“电源控制”两组按键，控制外接设备的电源。
10.按“电脑开关”键，蓝灯亮，可打开或关闭本地PC（只针对于台式一体机有效）。
11.“广播”键为显示当前广播的播放状态。蓝灯亮，表示广播信号已接入；不亮，表示没有信号接入；蓝灯闪烁，表示本地禁止广播信号播出。
12.系统关闭，请按“电源”键2秒钟，红灯亮，设备关机。

01.调试设备时，控制面板“电源”键须亮红灯。如果在蓝灯状态下调试，调试完成后首先把面板蓝灯变成红灯，所设置的参数才能正确的写入设备。

02.复位设备IP:

• 长按机箱后板上的复位键3秒，当网口灯双闪后，表示设备IP复位成功。

03.配置设备IP：

• 准备一台电脑，将IP地址设为192.168.1.XX，打开IE浏览器，输入192.168.1.10进入设备配置界面，账号密码均为admin，如下图：

04.系统参数配置：

• 名称：为这台设备单独命名，如高一（1）班；

• 位置：为这台设备提供位置信息，如A1-107；

• 系统启用：启用拜师系统可正常使用，禁用表示系统本地功能无法使用，但网络广播功能仍可以使用；

• 模拟广播：启用为允许模拟广播信号接入，禁用则为禁止信号接入；

• 系统开/关机方式：默认为面板，表示系统开机的方式，可选为刷卡，插卡，联动；

• 开机联动:可勾选“投影机”、“电脑”、“麦克风”。则在系统开机时，勾选项也同时启动。

• 视频广播分辨率：默认为1920*1080@60Hz；

• HDMI内置：接收HDMI音频信号；

• 音频输入关闭延时：表示为音频输入信号关闭的延时时间；


05.运行参数配置：

• 设置运行参数时，系统内置有几种投影仪控制码可选择。如果没有所需要的控制码，请按投影仪说明书上的信息，输入下方表格中，注意要在每个字符串后面都加上“0D”(零和大写的字母D)，点击保存。

06.如果需要远程控制设备功能，请点击网络参数配置，为设备设定一个IP地址。在同一个网段时服务器IP地址建议自动获取，如在跨网段工作时，请给设备设定服务器的IP地址。 07.基本参数设置完成后，点击保存及生效，但网络配置修改，需重启系统配置才生效。
