iDste

感谢您选用本公司产品！为了更好的体验本系统，请详细阅读本说明书，谢谢！
iDste NC-H系列智能融合信息终端产品在设计中融合“以人为本”的理念，充分为用户着想，依据教育一线的教学需求和应用场景，专门为现代多媒体教室设计的一款终端产品。其功能强大，采用工业级嵌入式CPU，Linux操作系统内核；集成千兆网络交换机、数字功放；内置HDMI交叉矩阵、具备高效音视频解码功能、集成物联协议等。人机界面友好，操作简便、安装维护方便，是一款实用性好、可靠性高、功能齐全、扩展性强的电教设备精品。

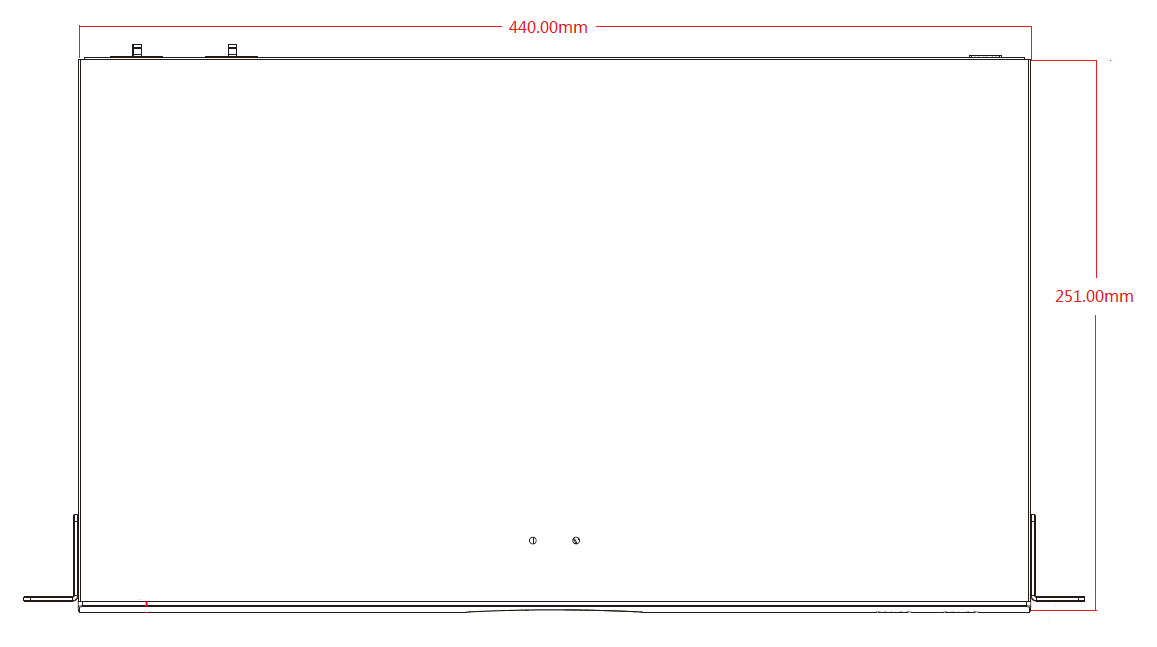

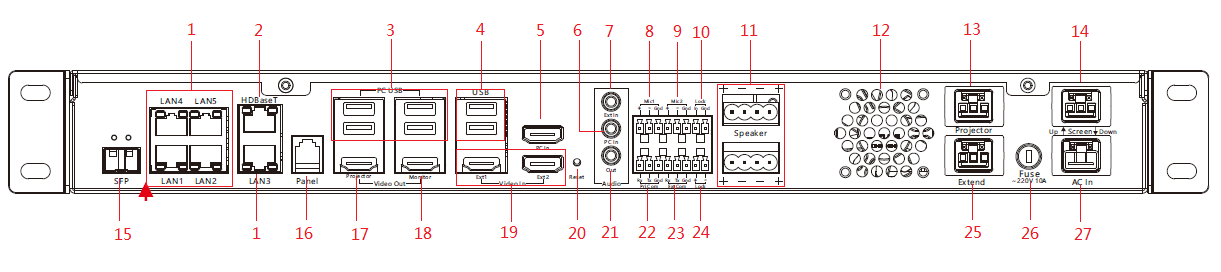

1. 网络输入/出口
2. HDBaseT 输出
3. 后置电脑USB接口
4. 中控USB接口
5. 外置电脑HDMI输入
6. 3.5mm电脑音频输入
7. 3.5mm外接音频输入
8. 有线话筒接入口1
9. 有线话筒接入口2
10. 磁控锁电源连接
11. 外接音箱输出口
12. 散热口
13. 投影仪电源输出
14. 屏幕升降电源输出
15. 光口网络输入/出口
16. 控制面板接口
17. 投影仪HDMI输出
18. 显示器HDMI输出
19. 外接HDMI输入
20. IP复位按键
21. 3.5mm音频输出口
22. Prj串口调试
23. Ext串口调试
24. 磁控锁信号连接
25. 外接电源输出
26. 保险管
27. 电源输入

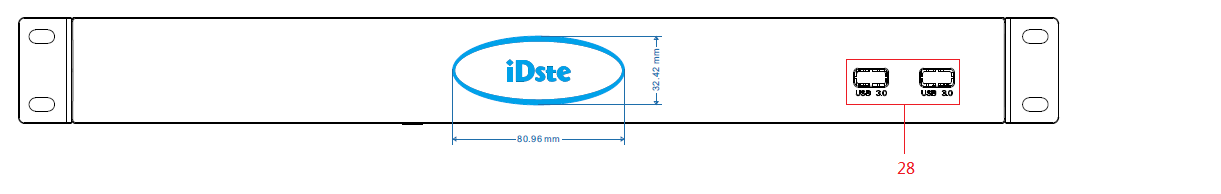

28. 前置电脑USB接口

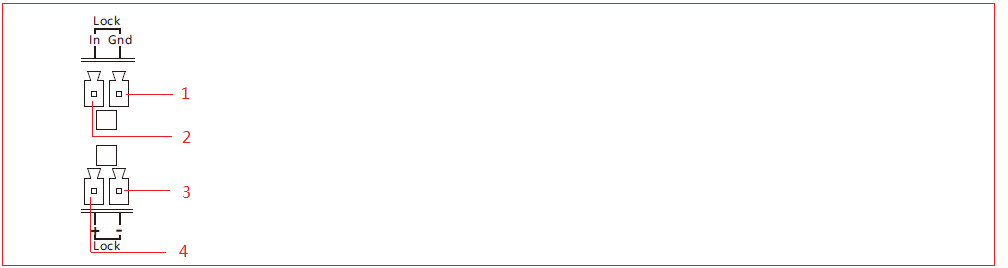

1. 电源连接：将中控的3、4脚12V电源接入到电子锁的电磁开关。

2. 信号连接：1、2脚为电子锁的信号连接端，输出到电子锁。

请参考以下链接
万口插座接线方法

请参考以下链接
触控面板（CP-02）使用手册

01.调试设备时，控制面板“电源”键须亮红灯。如果在蓝灯状态下调试，调试完成后首先把面板蓝灯变成红灯，所设置的参数才能正确的写入设备。

02.复位设备IP:

• 长按机箱后板上的复位键3秒，当网口灯双闪后，表示设备IP复位成功。

03.配置设备IP：

• 准备一台电脑，将IP地址设为192.168.1.XX，打开IE浏览器，输入192.168.1.XX进入设备配置界面，账号密码均为admin，如下图：


04.系统参数配置：

• 名称：为这台设备单独命名，如高一（1）班；

• 位置：为这台设备提供位置信息，如A1-107；

• 系统启用：启用表示系统可正常使用，禁用表示系统本地功能无法使用，但网络广播功能仍可以使用；

• 模拟广播：启用表示允许模拟广播信号接入，禁用表示禁止信号接入；

• 系统开/关机方式：表示系统开机方式；默认为面板，可选为刷卡，插卡，联动；

• 开机联动:可勾选“投影机”、“电脑”、“麦克风”。在系统开机时，勾选项也同时启动。

• 显示分辨率：默认为1920*1080@60Hz；勾选分辨率预置，可以显示设置的分辨率，没有勾选则会显示显示器本身分辨率；

• HDMI音频：接收HDMI音频信号；

• 视频亮度：可增强视频亮度；

• 音频输入关闭延时：表示为音频输入信号关闭的延时时间；

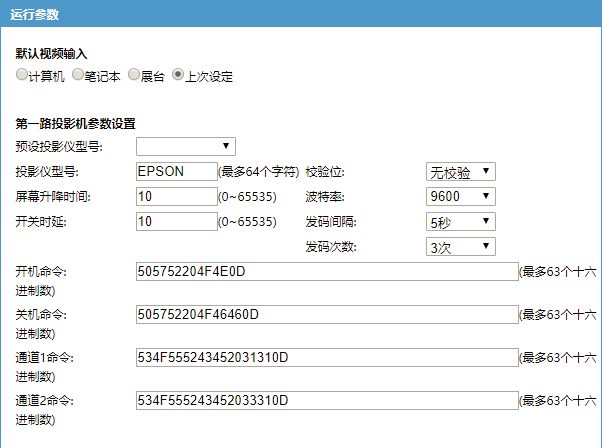

05.运行参数配置：

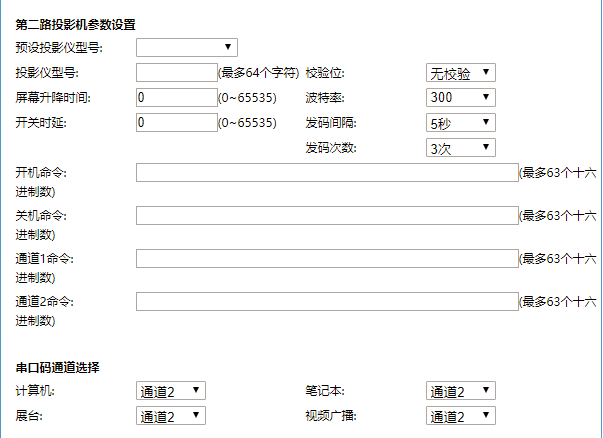

• 设置运行参数时，系统内置有几种投影仪控制码可选择。如果没有所需要的控制码，请按投影仪说明书上的信息，输入下方表格中，注意要在每个字符串后面都加上“0D”(零和大写的字母D)，点击保存。配置第二路投影仪时，需要用HRC301进行连接。

06.网络参数配置：

• 如果需要远程控制设备功能，请点击网络参数配置，为设备设定一个IP地址。在同一个网段时服务器IP地址建议自动获取，如在跨网段工作时，请给设备设定服务器的IP地址。


07.vlan配置：

• Trunk Port可选择SFP（光口）或PORT 1（网口1）,被选中的端口为trunk模式，其他端口为access模式。

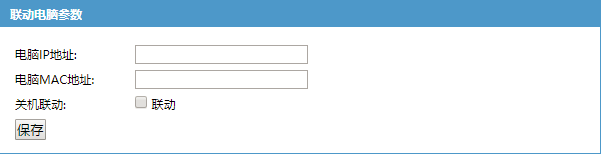

08.联动电脑配置：

• 联动电脑需安装idstecare软件，电脑开启网络唤醒功能；设置联动电脑的IP地址和MAC地址，即可关联该电脑；开启一体机电脑，联动电脑也相应开启，关闭一体机电脑，联动电脑也相应关闭。

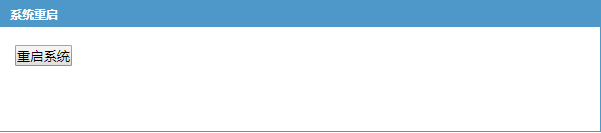

09.重启电脑：

• 基本参数设置完成后，点击保存即生效，但网络配置修改，需重启系统配置才生效。
